Svetlobne
kupole
in trakovi
POSplastika
WWW.pos-plastika.si I T.: +386 1 837 10 33 I E.: info@pos-plastika.si
1

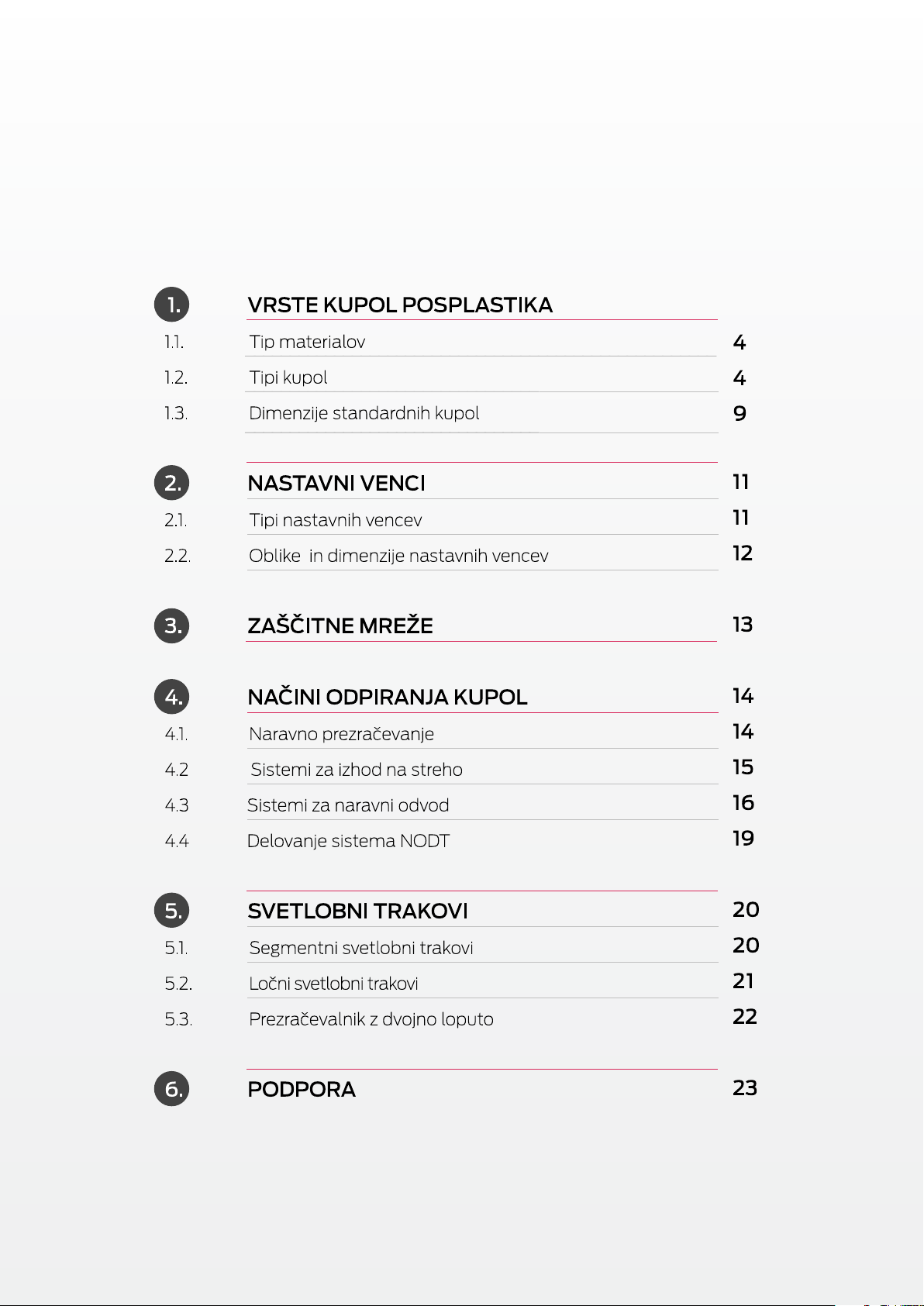

Kazalo vsebine
2
KUPOLE
Ravne strehe so sinonim
za sodobno arhitekturo.
Kupole najpogosteje srečujemo na
industrijskih in športnih objektih,
navsezadnje pa tudi na zasebnih
zgradbah.
POSplastika
Svetlobne kupole in trakovi
so odlična izbira za dovajanje naravne
svetlobe in svežega zraka v zgradbo,
lahko pa služijo tudi kot del aktivne
požarne zaščite za naravni odvod dima
in toplote v primeru požara.
2
3
Zakaj je NARAVNA SVETLOBA
pomembna?
Svetloba, še posebej naravna, je eden izmed najpomembnejših elementov v
arhitekturi. Arhitekti že od nekdaj spretno izkoriščajo njeno nestalnost in ritem
za poudarjanje ali mehčanje oblik ter za pripovedovanje zgodb.
Umetno osvetljevanje lahko predstavlja pomemben delež porabe celotne energije v
stavbah. Učinkovito upravljanje dnevne svetlobe lahko zniža stroške razsvetljave tudi
od 30 do 50 %. Posledično je tako osvetljevanje zaradi manjše porabe energije in svetil
okolju bolj prijazno.
Zato je dnevna svetloba najbolj privlačna, učinkovita in ekonomična metoda
osvetljevanja.
Naravna svetloba pozitivno vpliva na psiho-zično počutje,
na učne rezultate, izboljšuje storilnost in razpoloženje. Dokazano je,
da pomanjkanje naravne svetlobe lahko vodi v depresijo, utrujenost in
potencira težave s spanjem.
Naravno
prezračevanje
prostorov
Dobro prezračevanje
prostorov je bistveno.
Preko svetlobnih kupol
in trakov lahko na naraven
način zračimo prostore,
znižujemo toploto in s tem
izboljšamo kakovost zraka
ter posledično tudi delovno
storilnost.
Aktivna požarna
zaščita
Sistemi za naravni odvod
dima in toplote (NODT)
spadajo med sisteme aktivne
požarne zaščite.
Kupole POSplastika so
certificirane skladno z
evropskim standardom EN
12101-2:2003, ki vsebuje
zahteve in preizkusne
postopke za naravne sisteme
odvoda dima in toplote.
Energetska
učinkovitost
Pri energetski učinkovitosti
svetlobnih kupol je potrebno
upoštevati svetlobno
prepustnost. Ta omogoča
naravno osvetljevanje
z zenitalno svetlobo in
naravno sončno ogrevanje.
S tem znižujemo stroške
razsvetljave in ogrevanja.
4

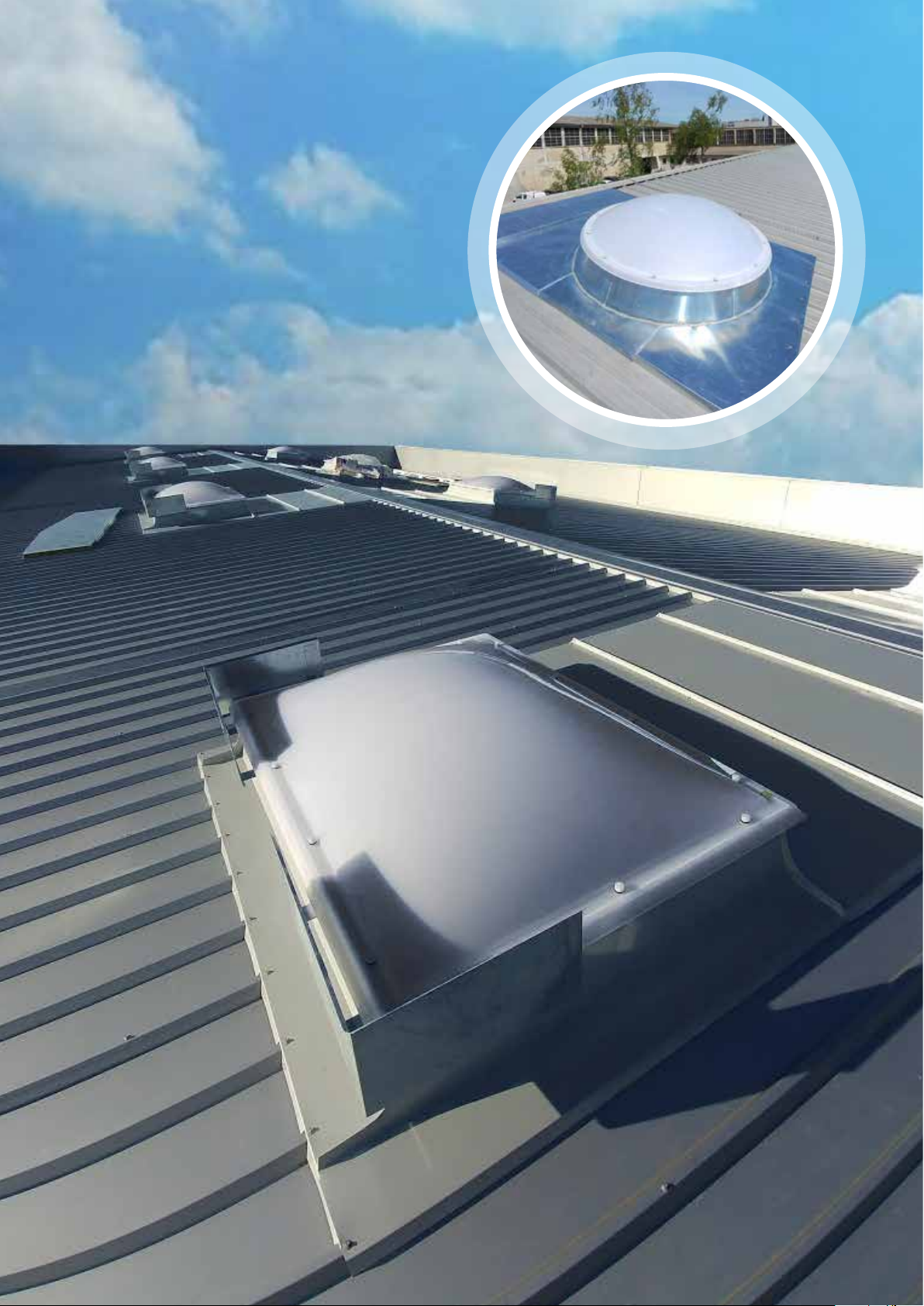

Svetlobne kupole in svetlobni trakovi
so namenjeni osvetlitvi prostorov z dnevno svetlobo,
prezračevanju in aktivni požarni zaščiti.
So odlična rešitev za ravne strehe industrijskih objektov,
športnih hal, šol, mansardnih stanovanj in drugih objektov.
Kupole in trakovi so zaradi vgrajenih materialov lahke in
enostavne za vgradnjo.
Vse kupole POSplastika imajo CE oznako,
skladno s standardom SIST EN 1873.

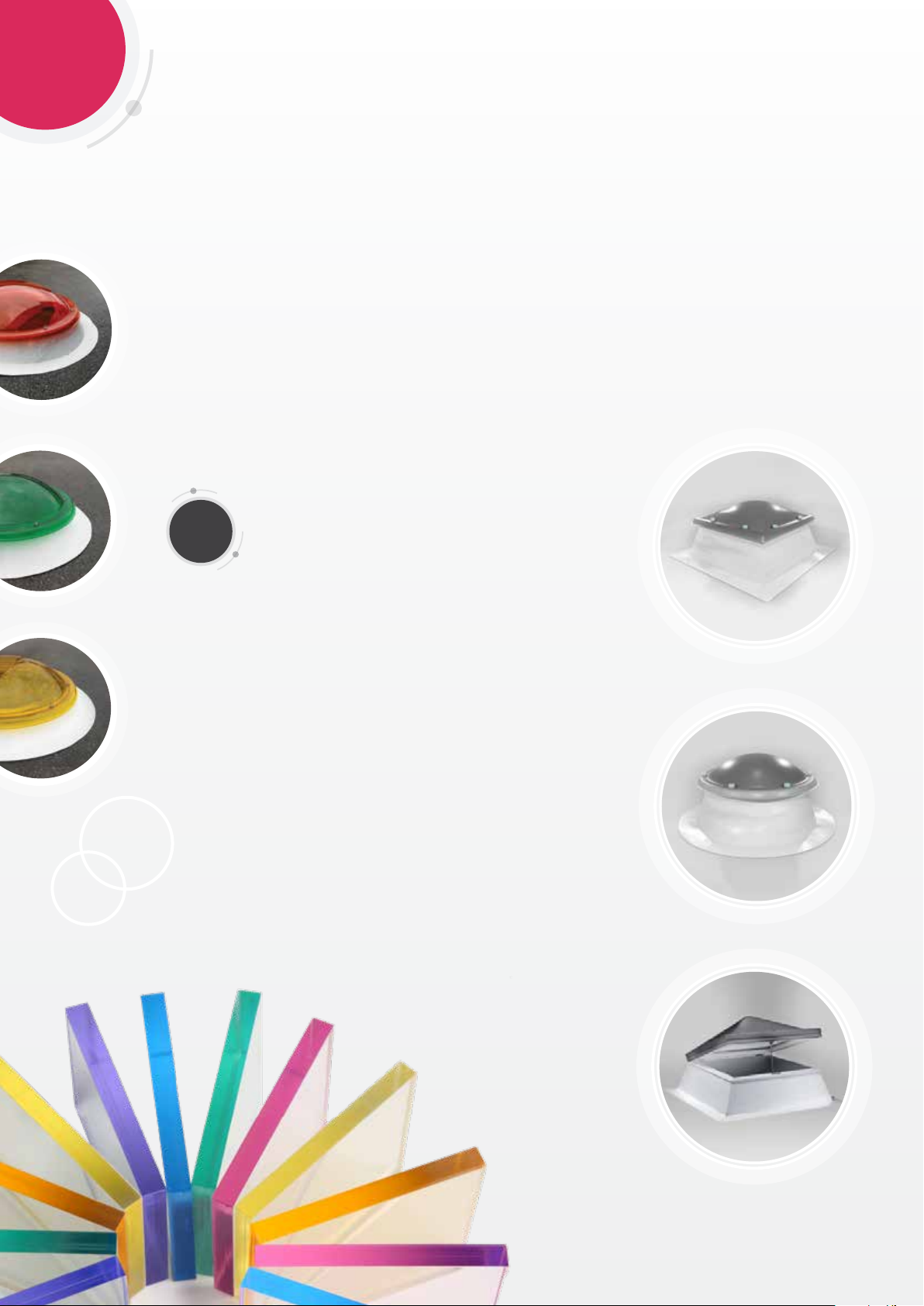

VRSTE KUPOL POSplastika
1.
Akrilno/pleksi steklo
Svetlobne kupole POSplastika izdelujemo iz
akrilnih plošč večinoma opalne/mlečne in
prozorne barve. Po naročilu tudi iz barvnega
akrilnega stekla.
Kupole so narejene iz enega, dveh, treh
ali štirih slojev. Izdelujemo več kot
80 standardnih dimenzij v okrogli,
kvadratni ali pravokotni obliki. Po
naročilu pa tudi kupole v obliki piramide.
Akrilno steklo je lahek in UV obstojen
material, zato ohranja svojo barvo skozi
daljše časovno obdobje.
1.1.
kvadratna kupola
okrogla kupola
kupola v obliki piramide
TIPI MATERIALOV
4
5
IRR – heatstop akrilno steklo
IRR akrilno steklo odbija infra rdeče žarke.
Zgornji sloj narejen iz tovrstne plošče
zaustavlja dobršen del sončne toplote.Poleti
se segrevanje preko IRR kupol zmanjša za
približno 20 %. Posledično so tudi stroški
hlajenja, ventilacije in prezračevanja manjši.
Svetlobna prepustnost je primerljiva s
kupolami narejenimi iz opalnih plošč.
IRR akrilne plošče so izdelane skladno z
ISO standardom 9003 (2000).

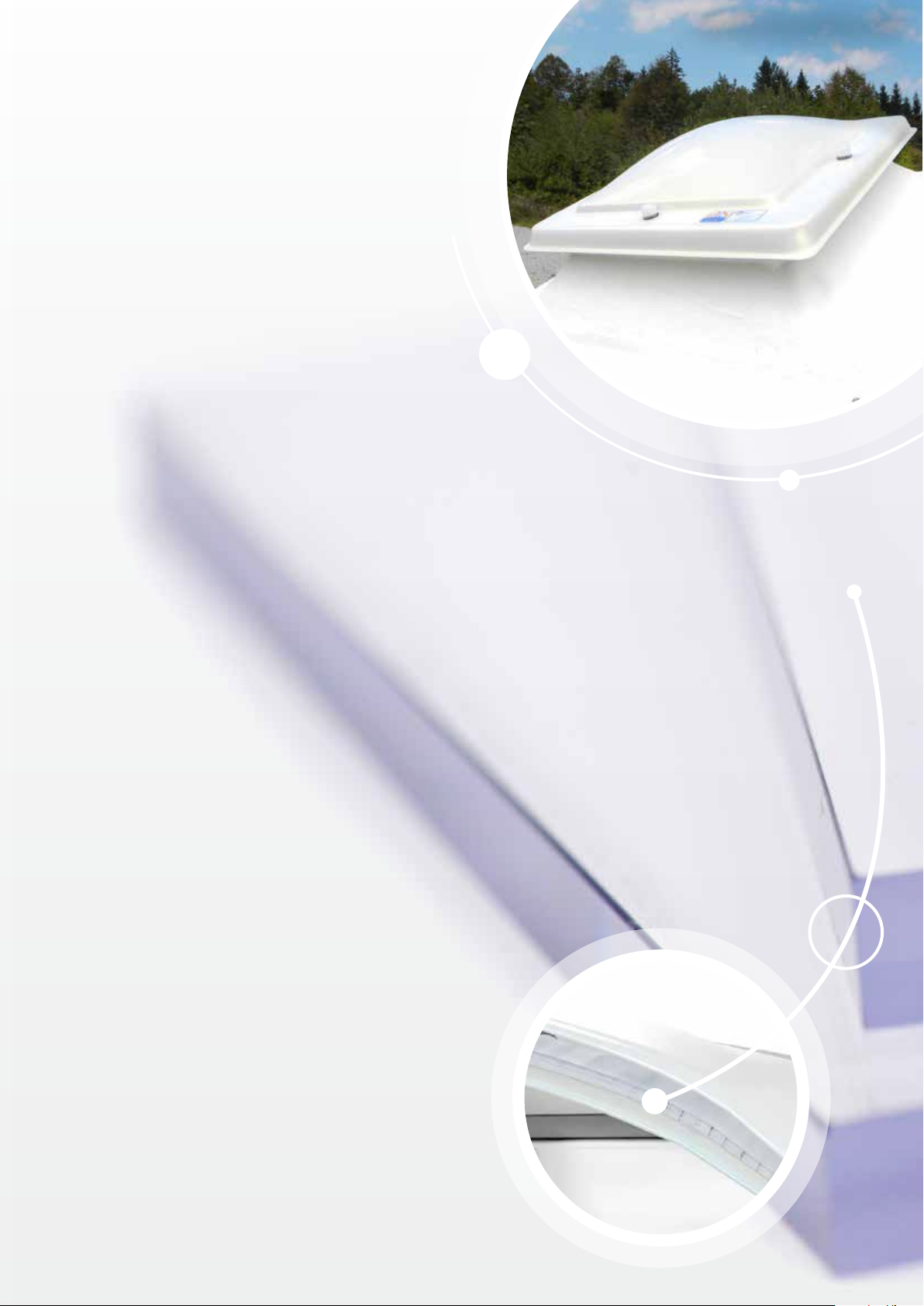

Polikarbonatno steklo
Zaradi podnebnih sprememb bodo, kot
svarijo klimatologi, ekstremni vremenski
pojavi vse pogostejši. Polikarbonatno
steklo je v primerjavi z akrilnim znatno
bolj odporno na točo in udarce,
zato so kupole z zunanjim slojem iz
polikarbonatnega stekla mehansko bolj
odporne.
Dvostransko UV zaščitene
polikarbonatne plošče so odporne
tudi na delovanje UV-žarkov, zato ne
porumenijo, ne postanejo krhke in ne
izgubijo svetlobne prepustnosti.
Poleg tega je material ognjevaren
in dosega razred gorljivosti B-s1,d0
skladno z EN 13501-1, zato je uporaben
za kupole v prostorih, kjer so največje
zahteve za požarno varnost, kot so
nakupovalni centri, športne dvorane in
podobno.
Kupole imajo lahko zgornji ali spodnji
sloj iz polikarbonatnega stekla, odvisno
od zahtev naročnika.
Srednji sloj iz večslojne
polikarbonatne plošče
Energetska učinkovitost gradbenih
materialov ima izjemen pomen v sodobni
arhitekturi. TOPtermo kupole so
sestavljene iz enega sloja polikarbonatne
večslojne plošče v debelini 10 ali 16 mm
ter zgornje ali zgornje in spodnje luske iz
akrilnega oz. polikarbonatnega stekla.
Te kupole dosegajo boljšo toplotno
prevodnost kot standardne (U-vrednost
do 1,0 W/m²K) in so primerne za vgradnjo
ogrevanih prostorov, saj z vgradnjo le teh
porabimo manj energije za ogrevanje.
5
IRR - heatstop akrilno steklo
6

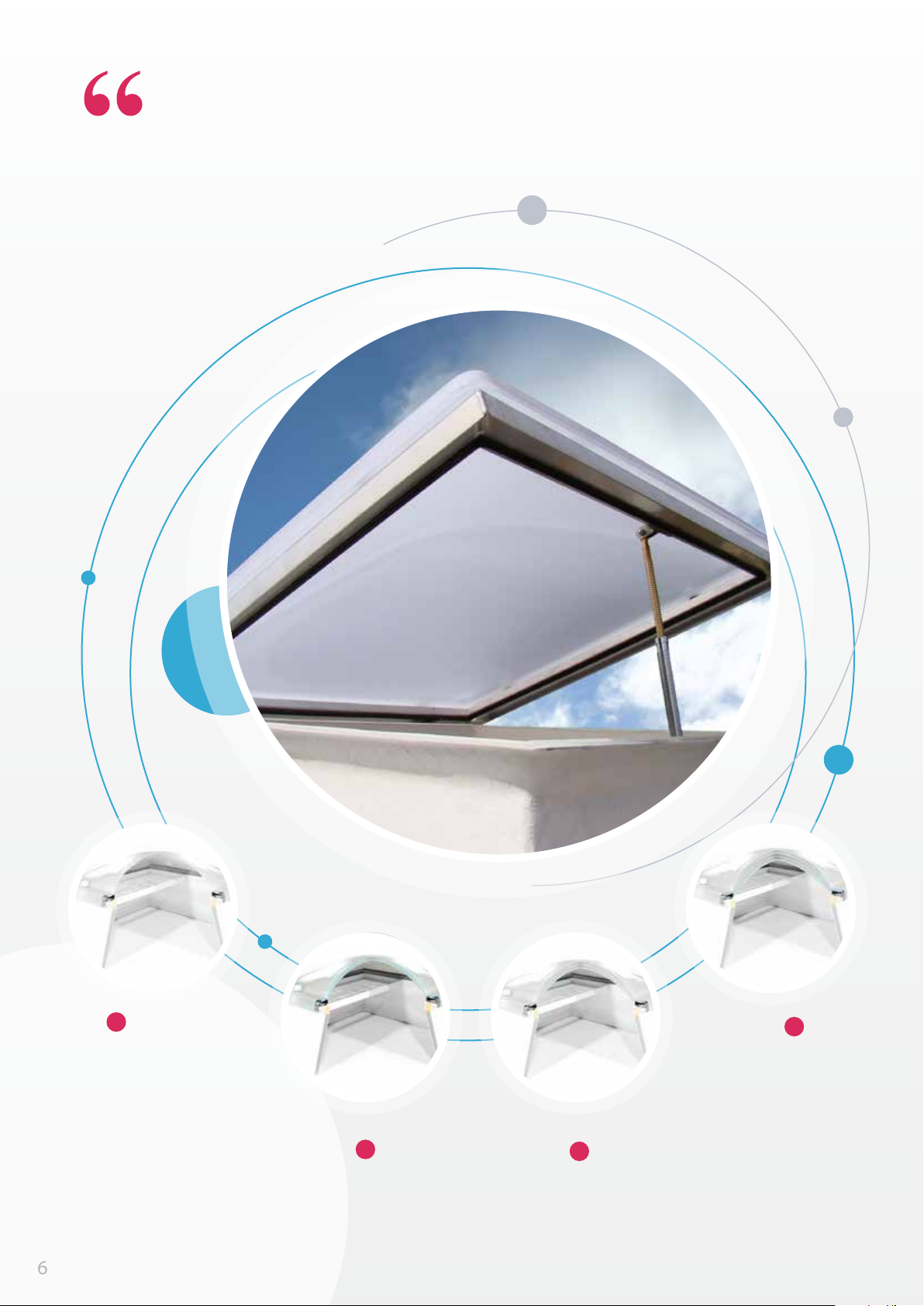

KUPOLE SO NAREJENE IZ ENEGA,
DVEH, TREH ALI ŠTIRIH SLOJEV.
3 - slojna kupola
4 - slojna kupola
2 - slojna kupola
1- slojna kupola
7
7
8

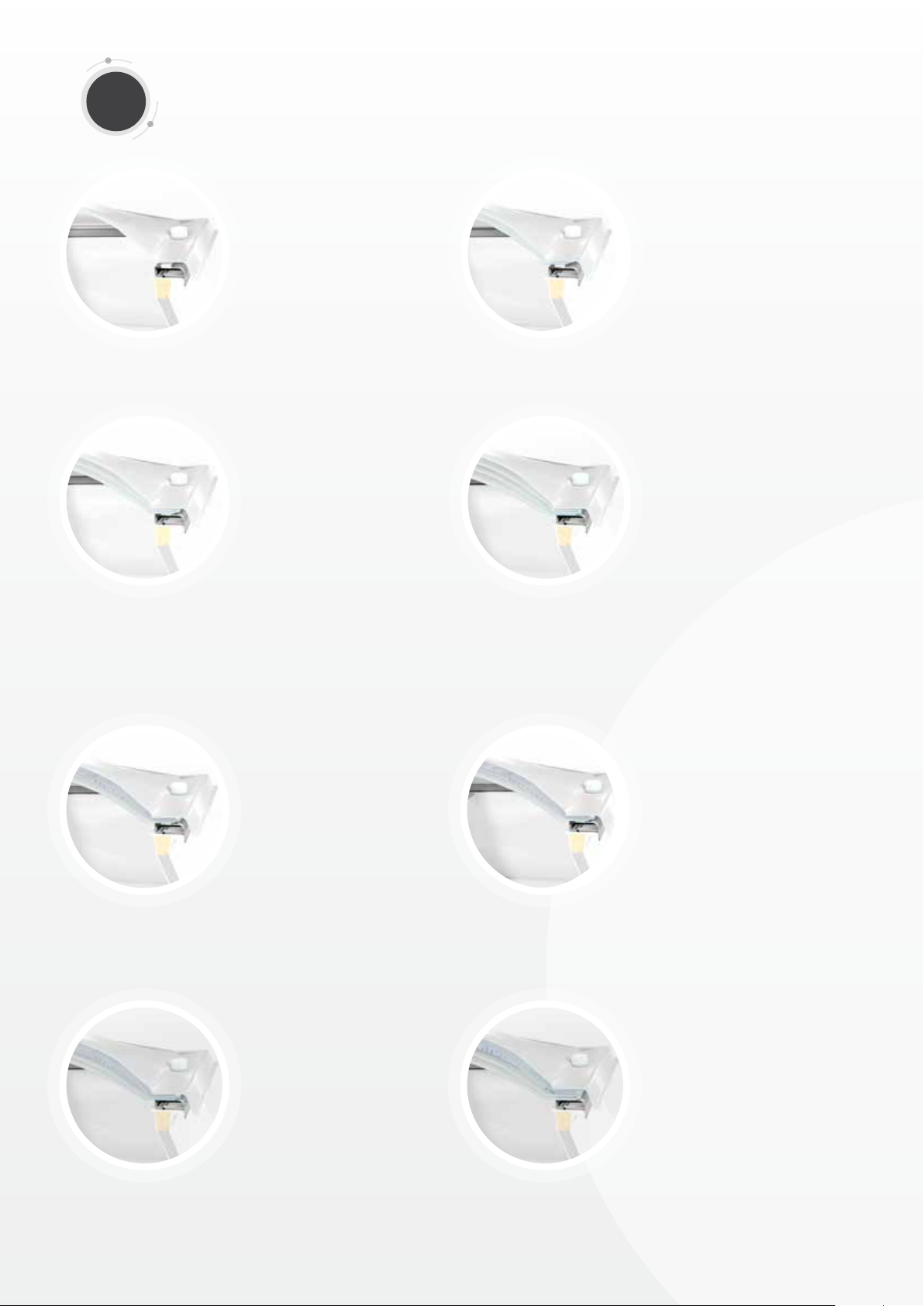

1.2.
TIPI KUPOL
1-SLOJNA
Ug: 5,4 W/m
²
K
Svetlobna prepustnost
prozorna: 92 %
opal: 83 %
Rw: cca. 18 dB
TOPtermo
3-slojna kupola
z vmesnim slojem
polikarbonatne plošče
debeline 10 mm
Ug: 1,4 W/m
²
K
3-SLOJNA
Ug: 1,9 W/m
²
K
Svetlobna prepustnost
prozorna + prozorna
+ prozorna: 78 %
opal + prozorna
prozorna: 70 %
opal + opal + opal: 60 %
Rw: cca. 22 dB
TOPtermo
4-slojna kupola
z vmesnim slojem
polikarbonatne plošče
debeline 10 mm
Ug: 1,1W/m
²
K
2-SLOJNA
Ug: 2,7 W/m
²
K
Svetlobna prepustnost
prozorna + prozorna: 85 %
opal + prozorna: 78 %
opal + opal: 70 %
Rw: cca. 20 dB
TOPtermo
3-slojna kupola
z vmesnim slojem
polikarbonatne plošče
debeline 16 mm
Ug: 1,2 W/m
²
K
4-SLOJNA
Ug: 1,5 W/m
²
K
Svetlobna prepustnost
prozorna (4×): 72 %
opal + prozorna
(2+2): 59 %
opal (4×): 51 %
TOPtermo
4-slojna kupola
z vmesnim slojem
polikarbonatne plošče
debeline 16 mm
Ug: 1,0 W/m
²
K
.
.
.
.
.
.
.
.
.
.
.
9
LEGENDA:
Z – zunanja mera
N – nazivna mera
S – os vijakov
L – svetla mera
K – gradbena mera
h – višina nastavnega venca
1s – enoslojna
2s – dvoslojna
3s – troslojna
4s – štirislojna
1.3.

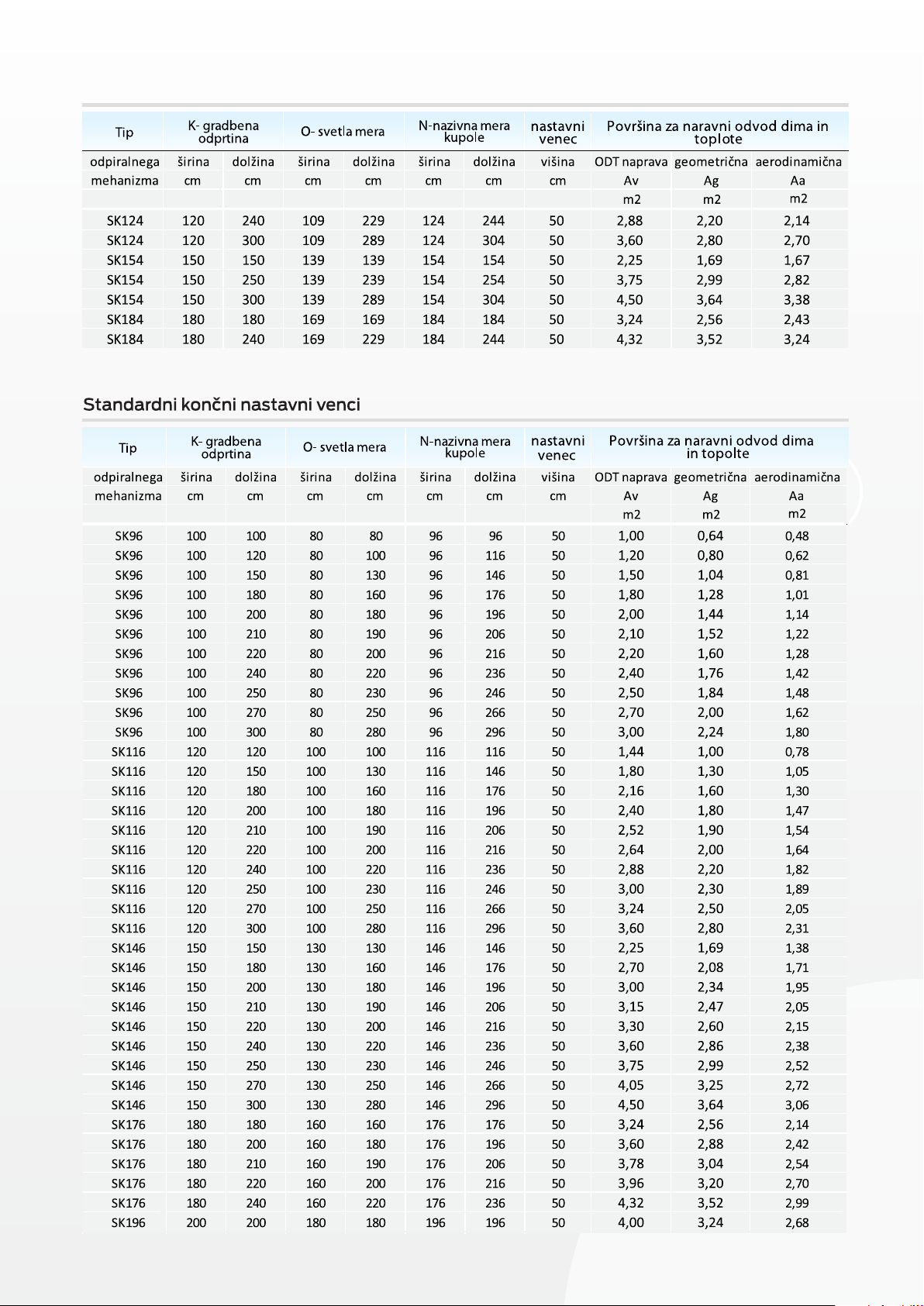

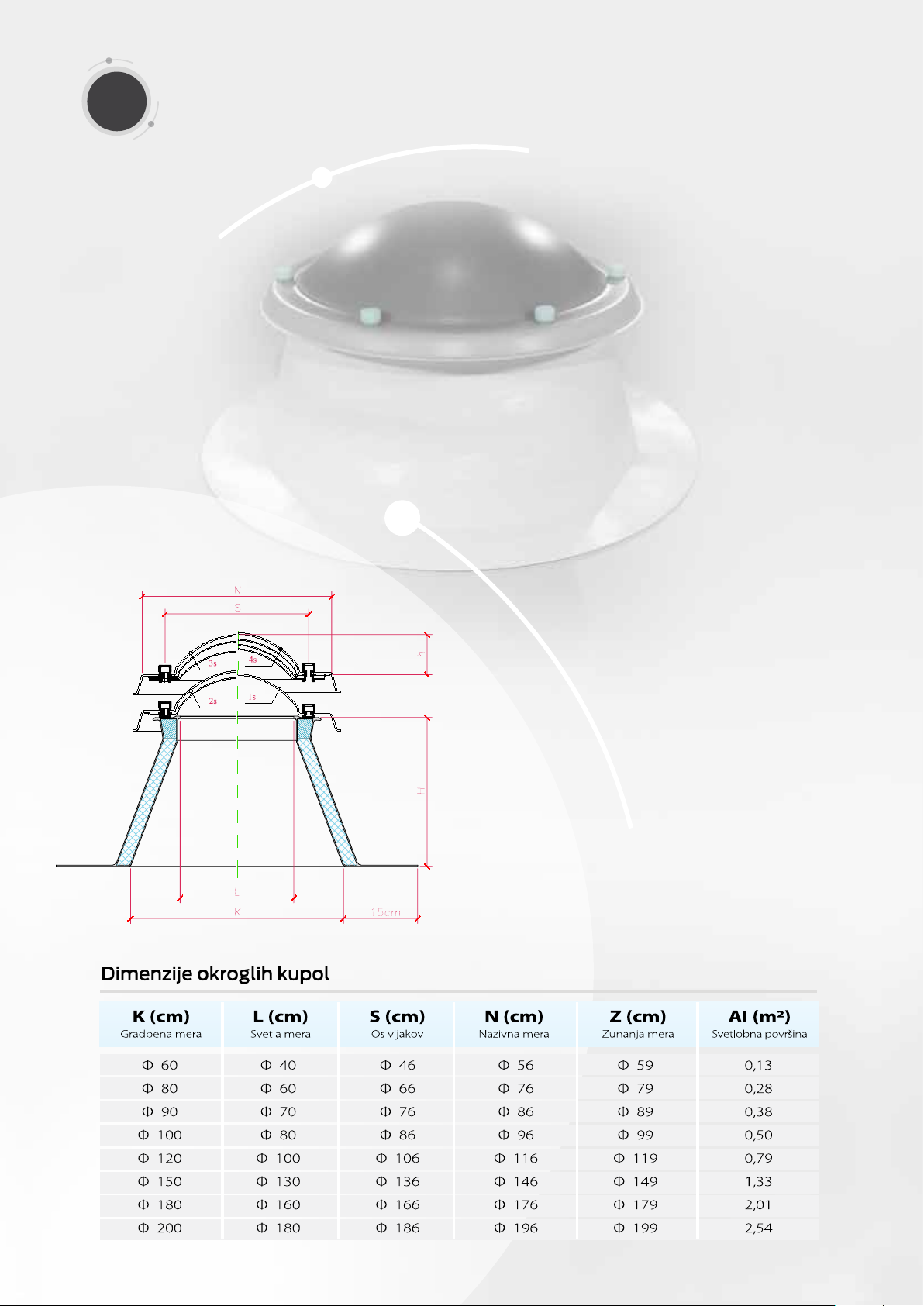

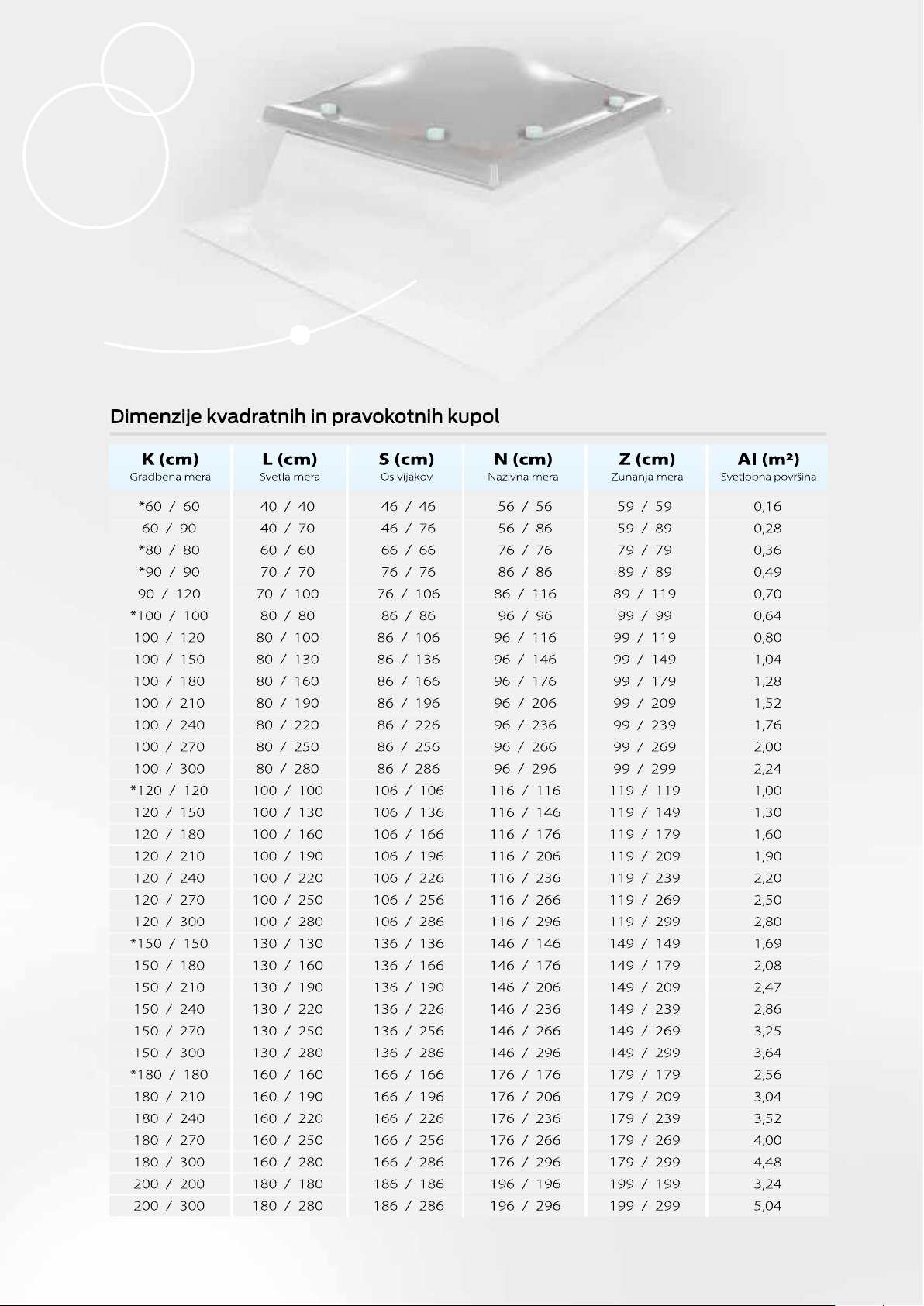

DIMENZIJE STANDARDNIH KUPOL
9
10
* Dimenzije kupol, ki so možne v piramidni obliki.
Op: Poleg standardnih kupol je možna izdelava kupol večjih dimenzij, ki so sestavljene iz več segmentov.
10
11

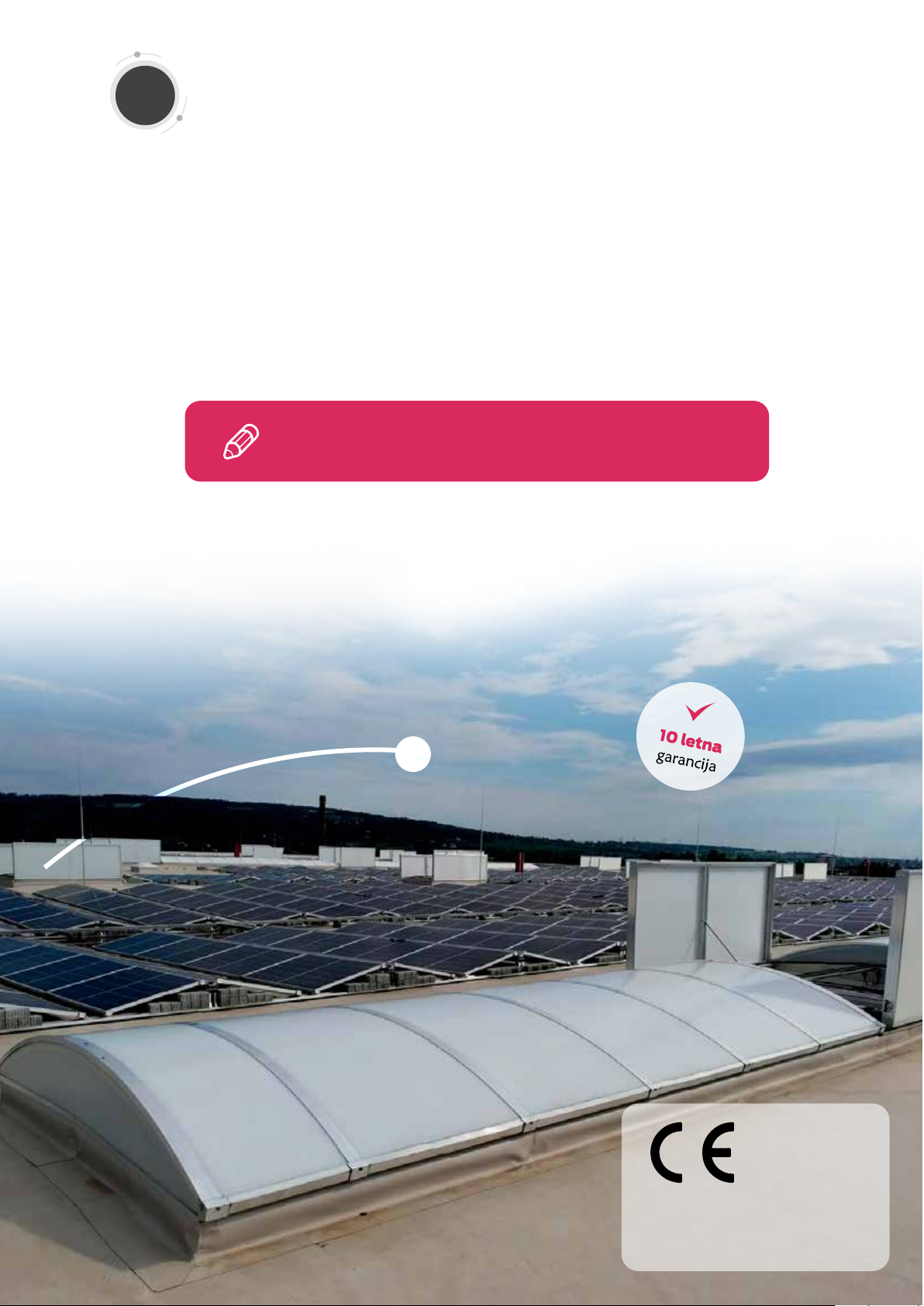

Svetlobne kupole in svetlobni trakovi
POSplastika so standardno vgrajeni na:
KOVINSKE NASTAVNE VENCE,
z zunanjo oblogo armirano s steklenimi
vlakni (GFK). Geometrično in tehnično
so izdelani enako kot poliestrski.
Prednost kovinskih vencev je boljša
odpornost proti ognju, možnost
izdelave nestandardnih dimenzij in
možnost prašnega lakiranja vidne
površine po RAL barvni lestvici.
Mogoča je tudi izdelava drugačnih
nastavnih vencev, kot na primer
z izolirano prirobnico, z izolirano
peto in odkapom ali dodatno
termoizoliran nastavni venec.
POLIESTRSKE NASTAVNE VENCE,
armirane s steklenimi vlakni (GFK).
Kot toplotni izolator se uporablja trda
poliuretanska pena (PUR). Sistem
standardnega nastavnega venca in kupole
oziroma traku je narejen tako, da morebitni
kondenz ne teče po nastavnem vencu v
notranjost prostora, temveč se nabira na
posebnem kondenznem robu, iz katerega
sčasoma izhlapi. Notranja stran venca je
bela in gladka, zunanja pa je dodatno
zaščitena proti škodljivim UV žarkom.
S široko prirobnico je možna montaža
nastavnega venca na lesene, kovinske ali
betonske strešne konstrukcije. Standardne
višine nastavnih vencev so 15, 30 ali 50 cm.
NASTAVNI VENCI
2.
2.1.
TIPI NASTAVNIH VENCEV
Toplotna prehodnost za standardne nastavne vence:
U = 0,83 W/m²K. Debelina izolacije je 2,5 cm.
12

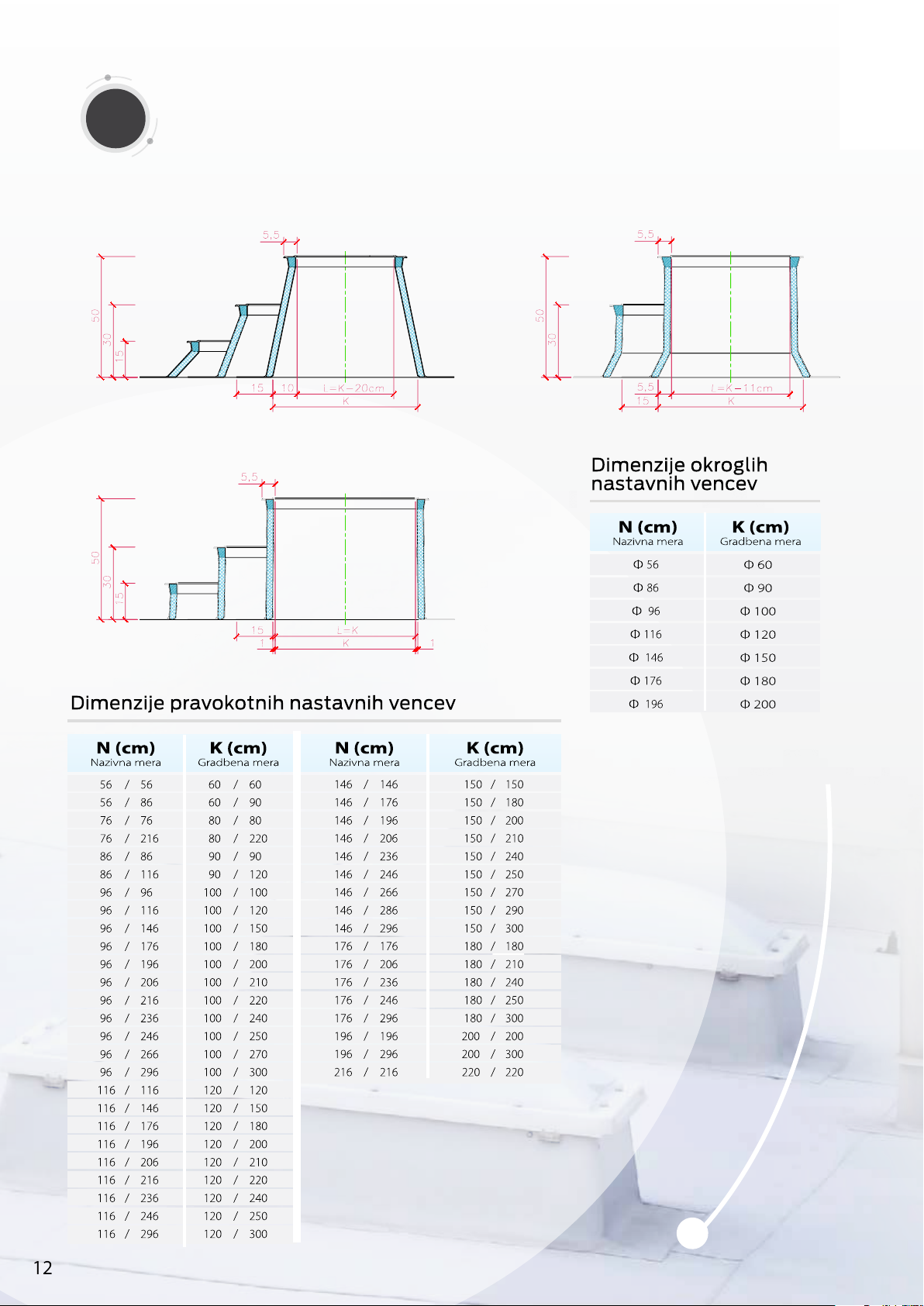

2.2.

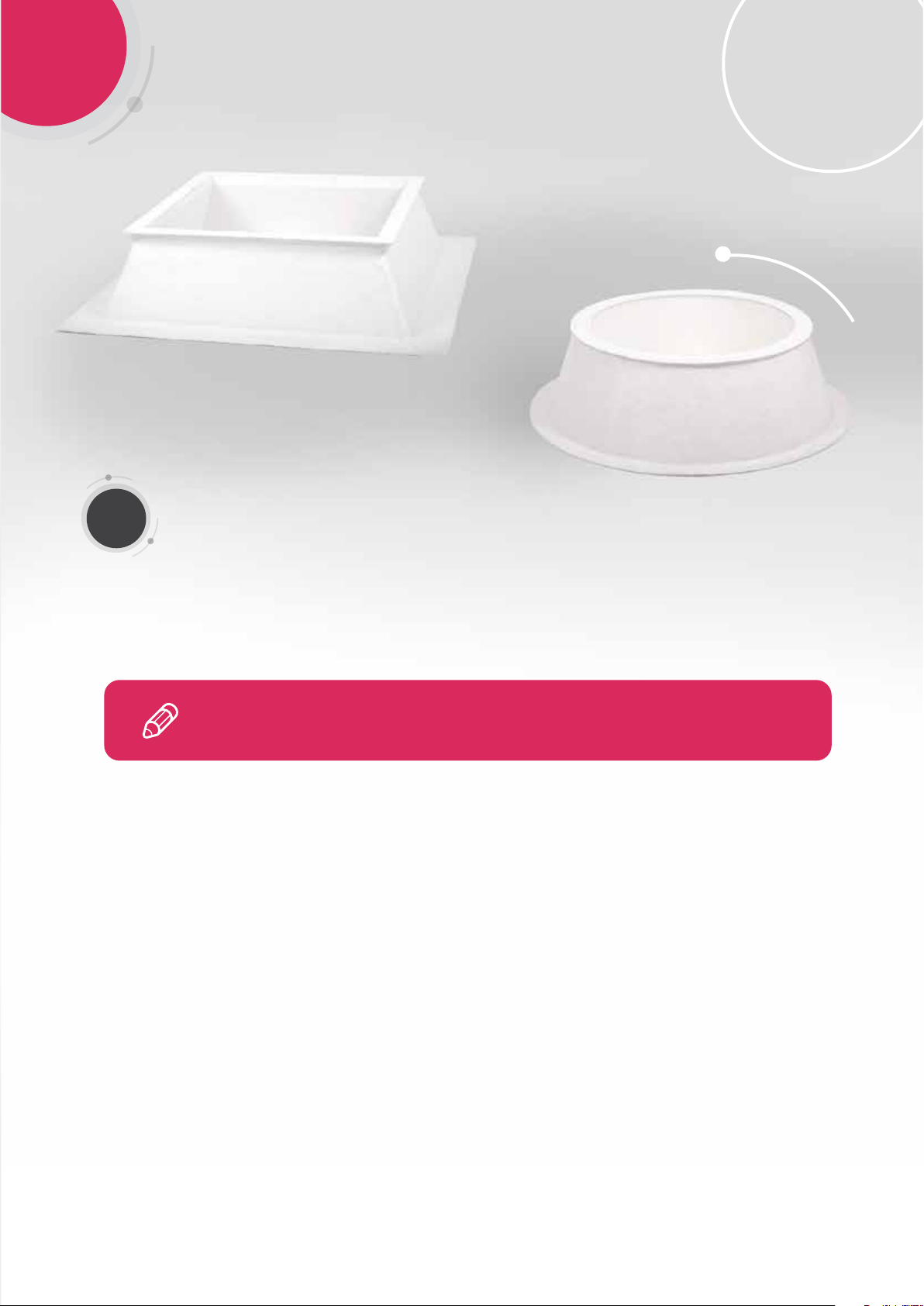

OBLIKE NASTAVNIH VENCEV
12

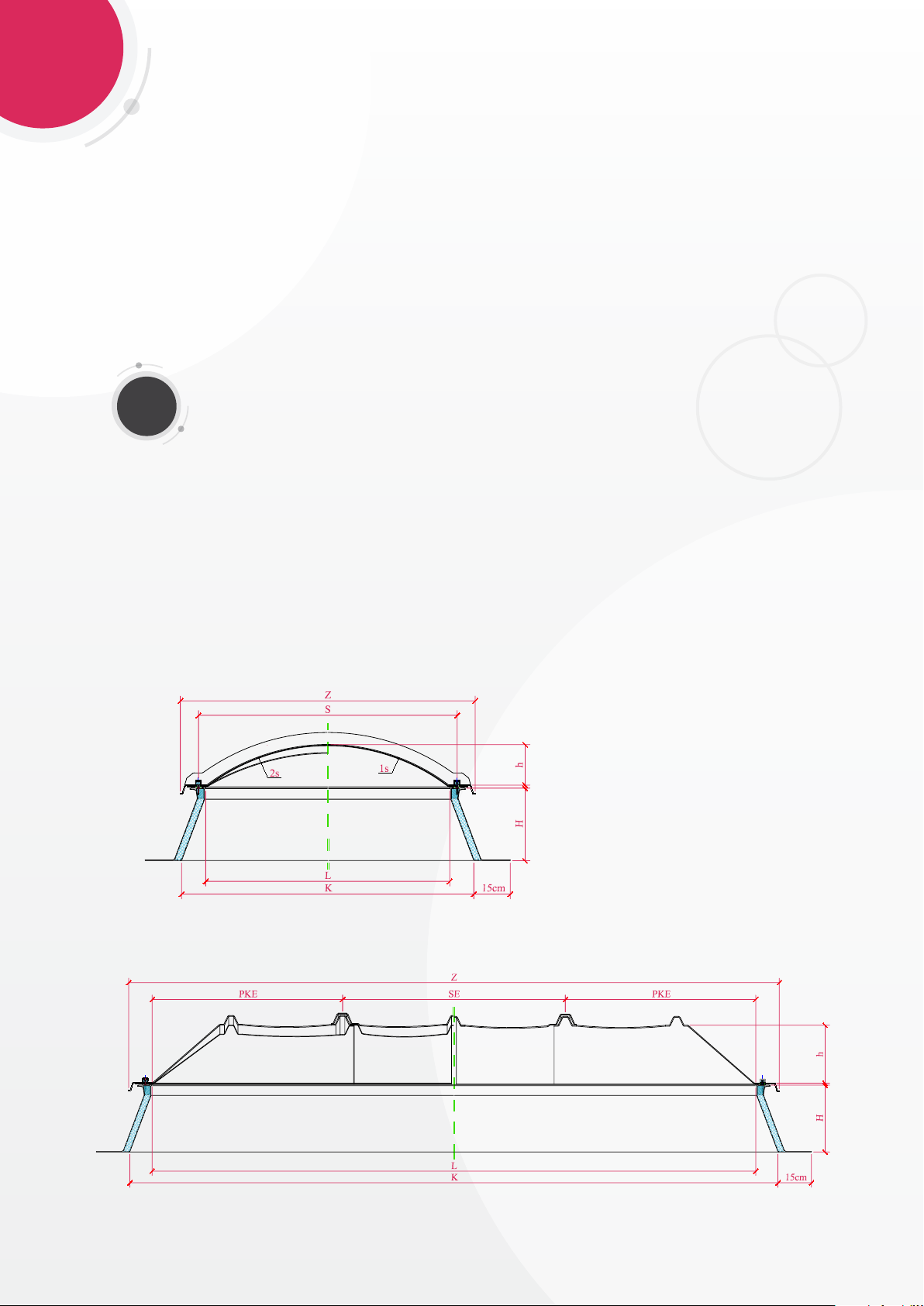

Konični nastavni venec KNICK nastavni venec
Ravni nastavni venec
13

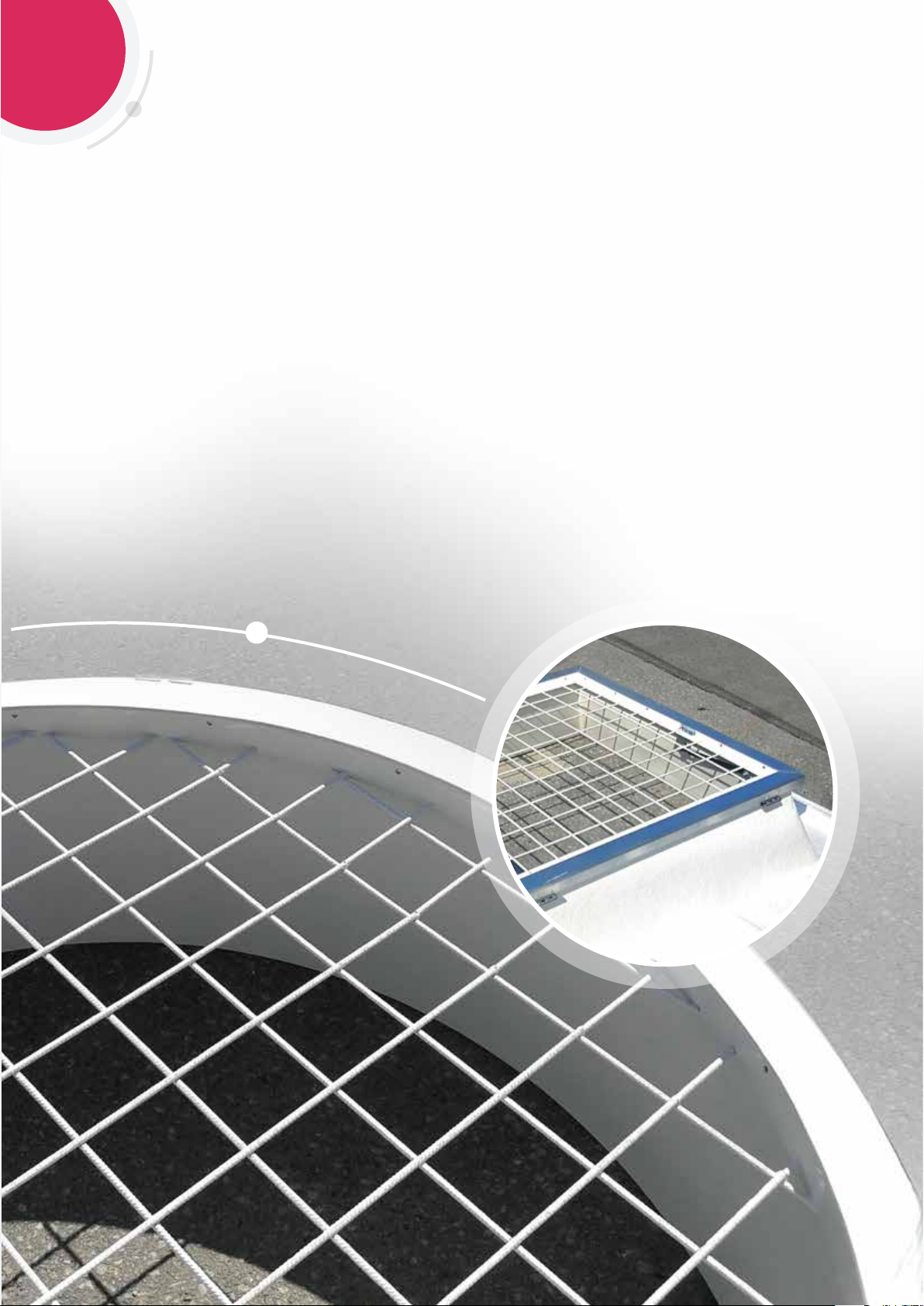

Za zagotavljanje varnosti pri delu na strehi ali da preprečimo
padec ljudi oziroma večjih predmetov skozi strešno odprtino
v stavbo, kot dodatno opremo priporočamo zaščitne mreže.
Izdelane so iz gradbenih mrež, ki so ali prašno barvane v RAL
barvi ali pocinkane.
Mreže se pritrdi v nastavni venec ali se jih vgradi pod njega.
V kolikor je to zahtevano se izdelajo mreže, ki ustrezajo vgradnji
mehanizmov za prezračevanje ali sistemov za naravni odvod dima
in toplote (NODT).
Zaščitne mreže so testirane skladno z SIST EN 1873:2014.
3.
ZAŠČITNE MREŽE
13
14
4.
NAČINI ODPIRANJA KUPOL
4.1.
NARAVNO PREZRAČEVANJE
Glede na namembnost so kupole lahko ksne ali pa se
odpirajo za namen prezračevanja oziroma kot sistem za
naraven odvod dima in toplote (NODT).
Fiksne kupole
Kadar so kupole izključno v funkciji dovajanja naravne svetlobe
iz strehe je fiksna kupola najbolj ekonomična izbira.
Kupole POS plastika se odpirajo ročno ali s pomočjo električnega
oziroma pnevmatskega odpiranja.
Dnevno prezračevanje kupol se lahko dopolni s senzorjem za dež in
veter, ki samodejno zapre kupole v primeru slabih vremenskih pogojev.

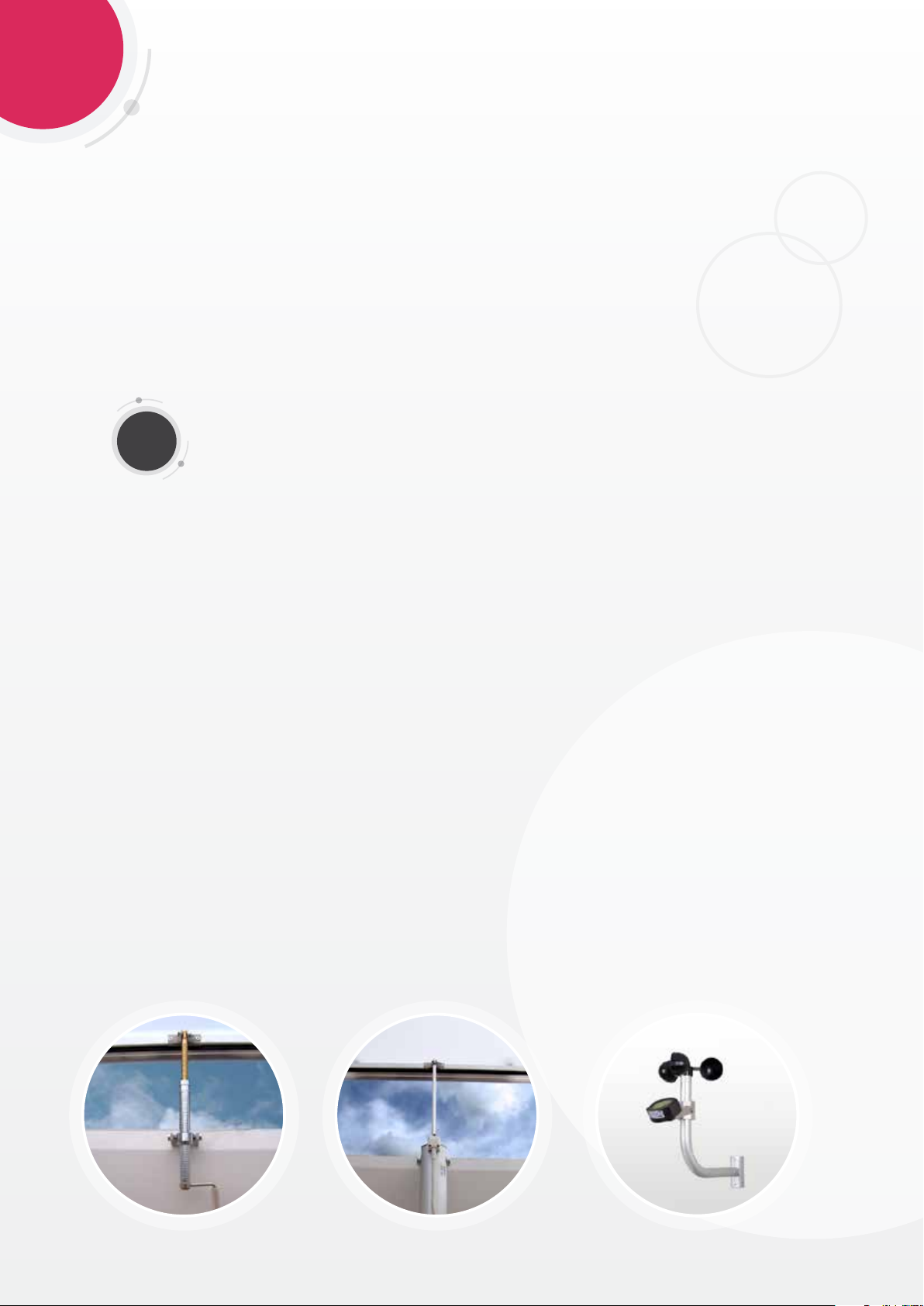

Ročno odpiranje
je primerno za manjše
kupole in prostore
do višine največ 4 m.
Teleskopsko vreteno ali
ročica je dolžine do 3 m.
Z elektromotornim
pogonom AC
230V/50Hz ali DC 24V
se odpirajo kupole
posamično ali skupinsko.
Aktiviranje odpiranja
in zapiranja je možno s
tipkalom ali daljinskim
upravljalnikom.
Senzor veter – dež
je namenjen za spremljanje
vremenskih razmer pri svetlobnih
kupolah v katere so vgrajeni
elektromotorji z namenom
odpiranja za prezračevanje.
Senzor vetra in dežja se uporablja
za samodejno sprožitev
preklopnih stikal v primeru
premočnega vetra ali dežja.
15

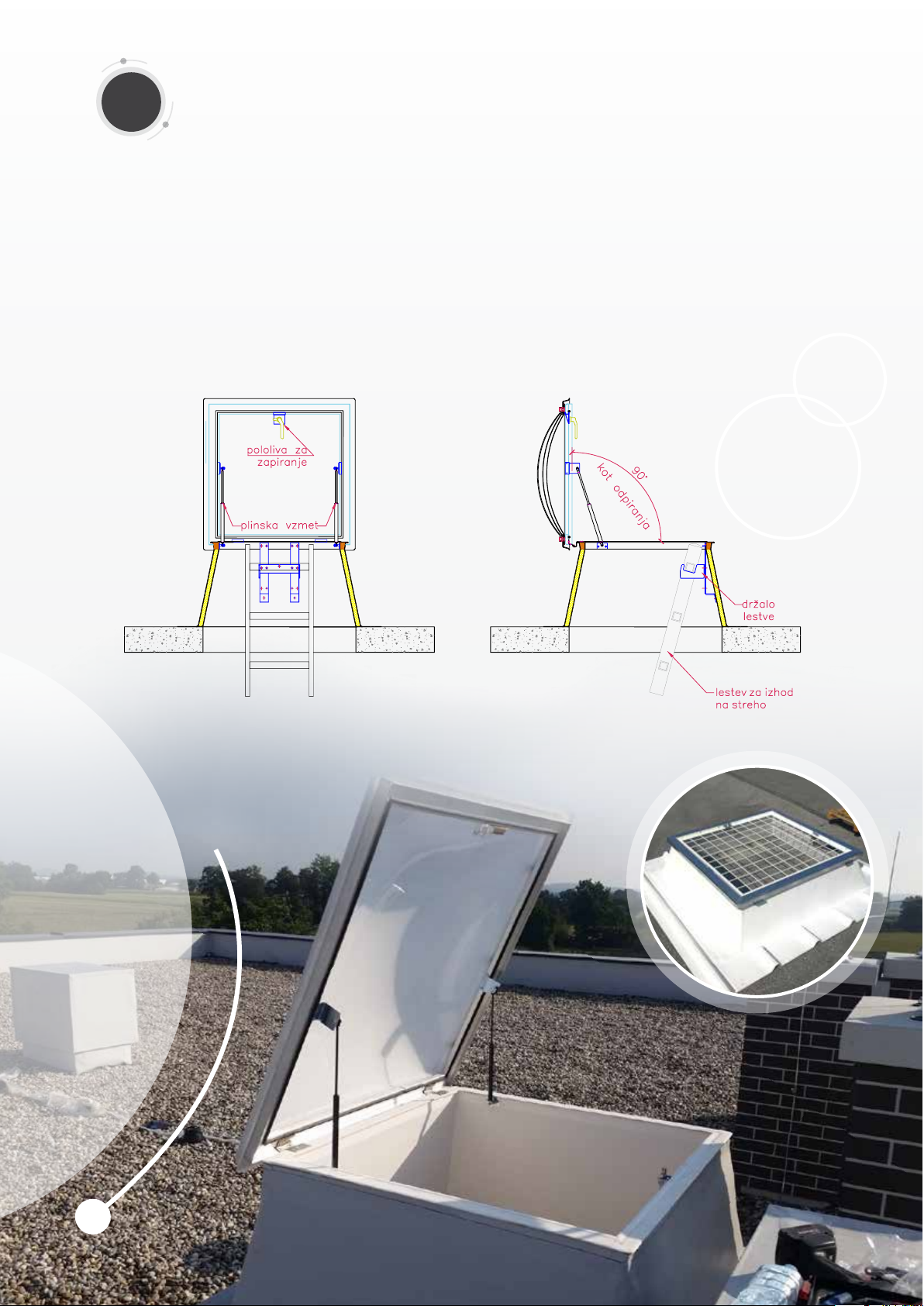

4.2.
SISTEMI ZA IZHOD NA STREHO
Kupola opremljena s sistemom za odpiranje omogoča varen
izhod na streho in je primerna za uporabo v javnih zgradbah
ter stanovanjskih prostorih.
Omogoča preprost dostop do strehe.
Odpira se s pomočjo zanesljivih plinskih vzmeti, zapira pa s pololivo na
notranji strani. Dodatna oprema sistema je držalo za lestev.
15
1616
4.3.

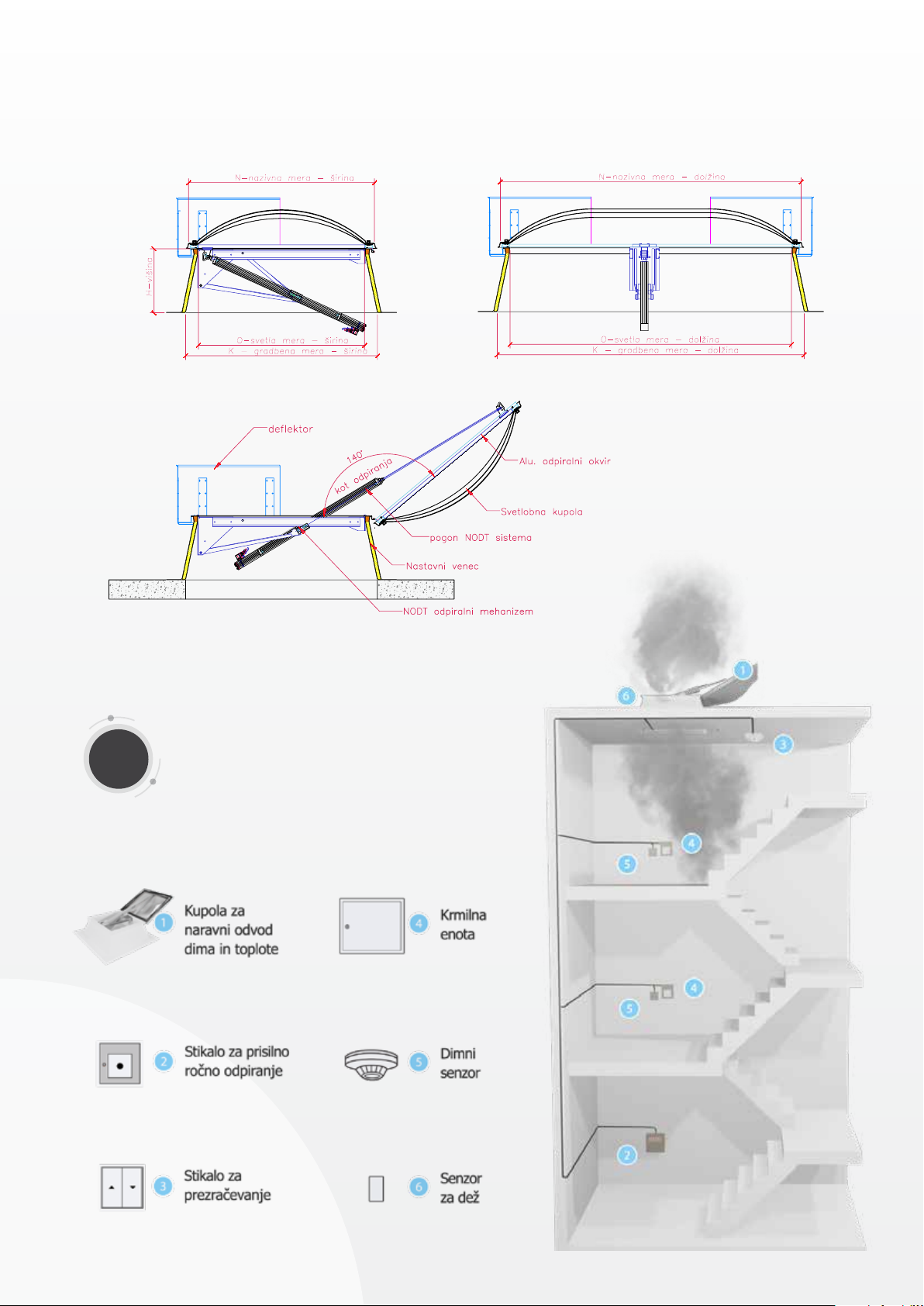

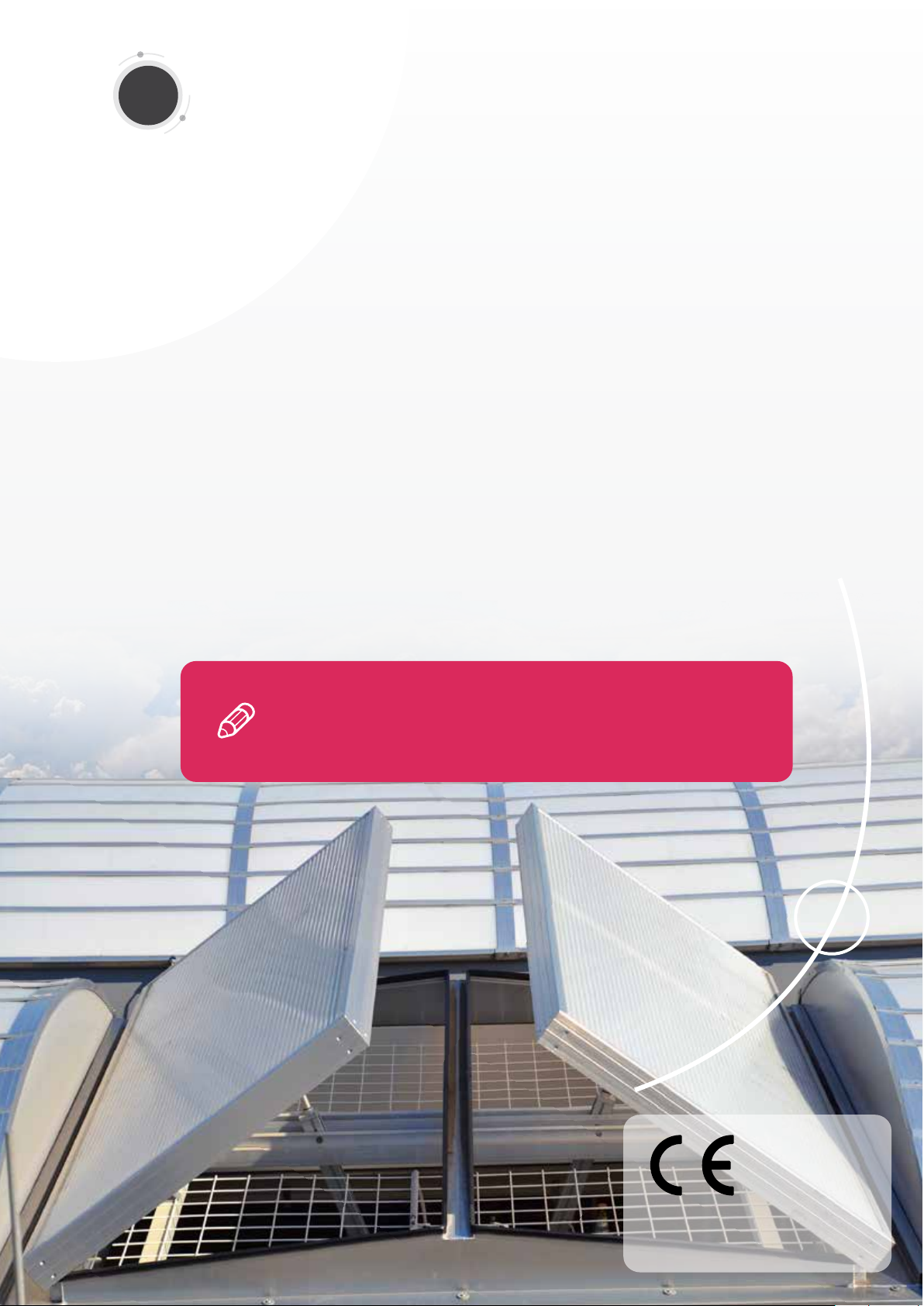

SISTEMI ZA NARAVNI ODVOD
Svetlobne kupole so nepogrešljive kot del sistema aktivne požarne
zaščite. Kupole POSplastika so certificirane skladno z evropskim
standardom EN 12101-2:2003.
Sistemi za naravni odvod dima in toplote se odpirajo
na dva načina:
pnevmatski ali elektromotorni pogon.
16

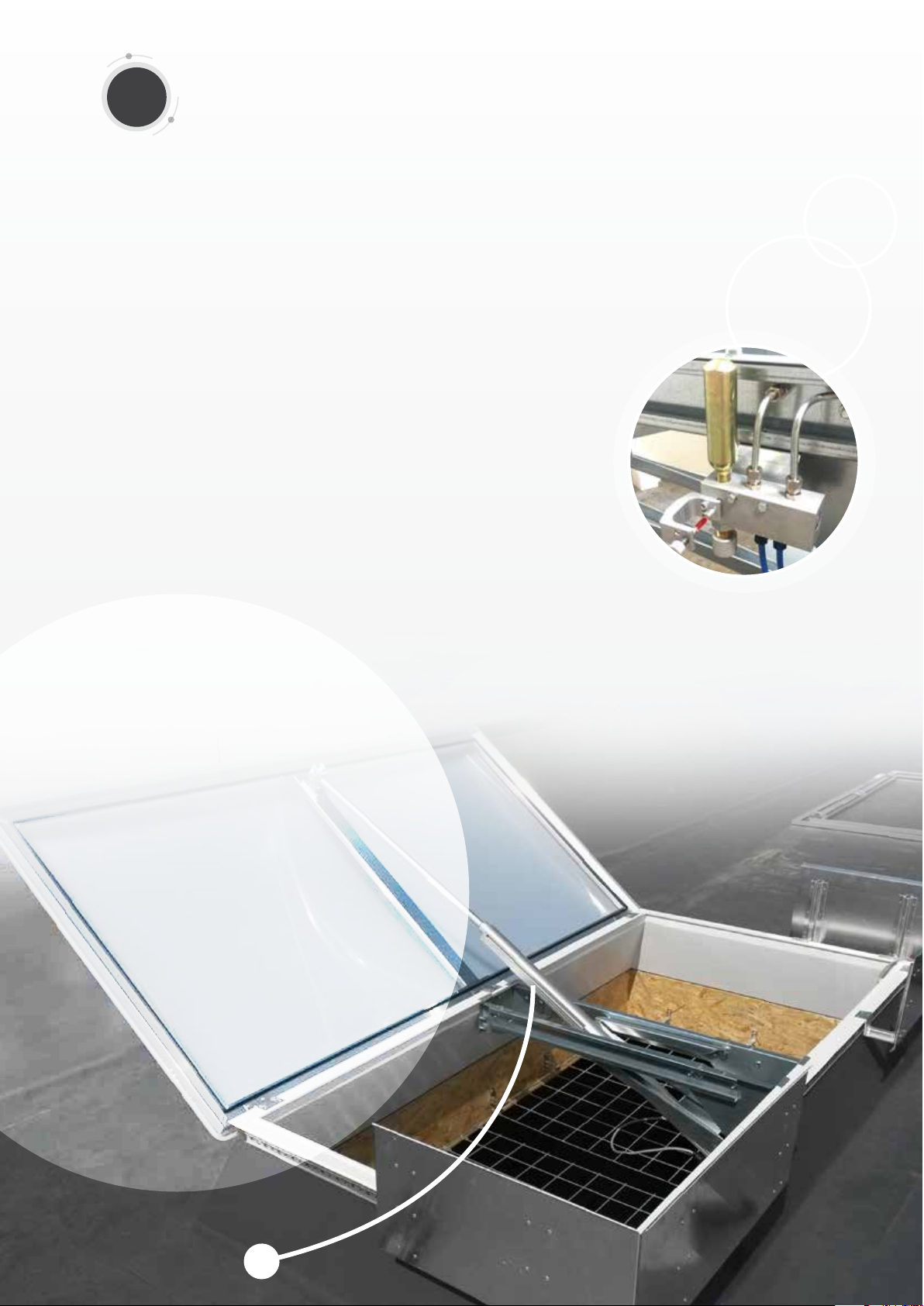

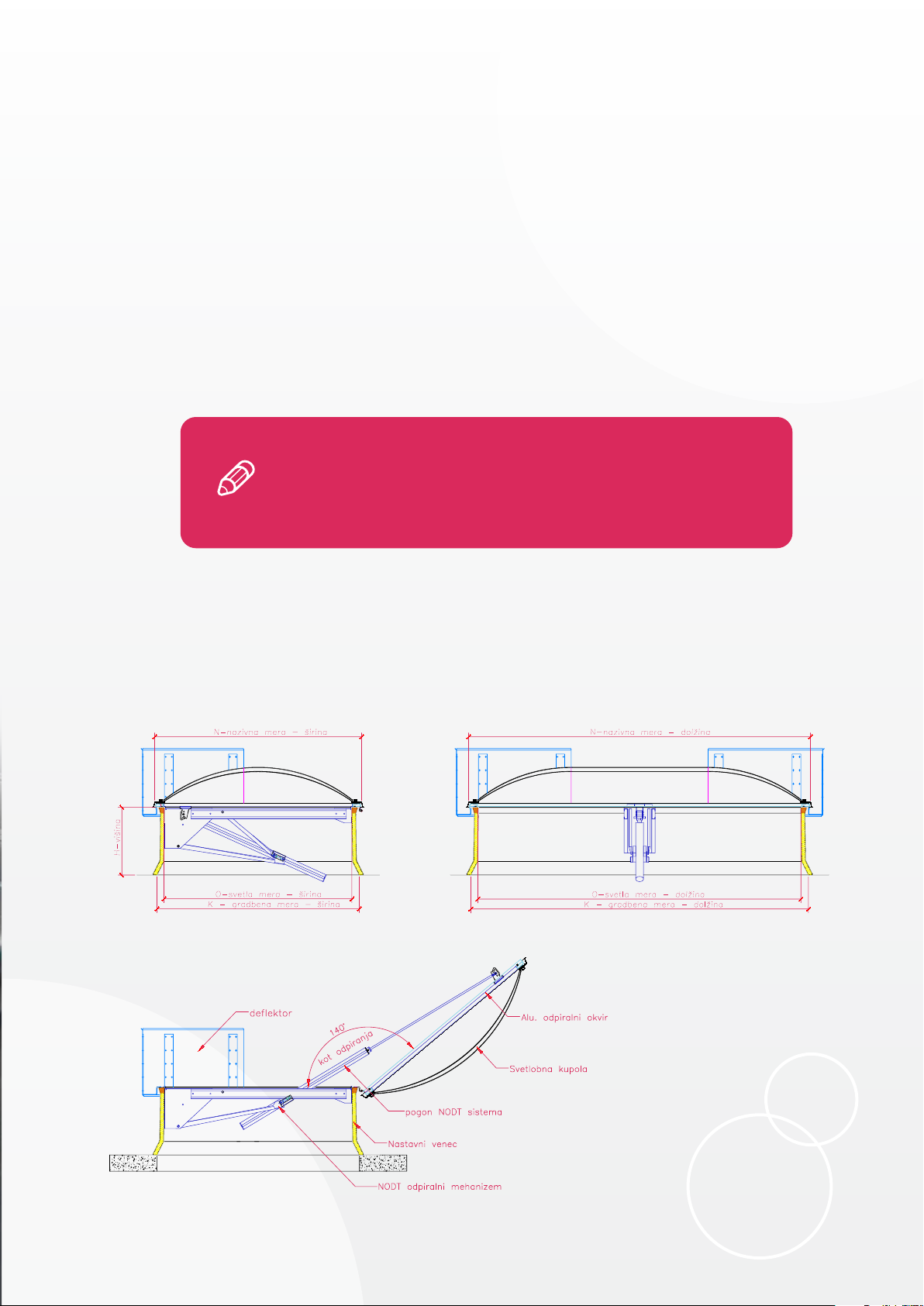

PNEVMATSKI POGON na CO2
NODT II s kotom odpiranja 140˚
Ventil odpiranje/zapiranje
WL1500; SL750; T(0); RE50; B300; E
Opcija:
240V elektromotor za dnevno prezračevanje.
Hod 300 mm, 500 N.
PODV pnevmatski cilinder za dnevno prezračevaje.
Hod 300 mm.
Različne izvedbe ventilov za aktiviranje.
Prednost pnevmatskega NODT sistema je v neodvisnosti od
kakršnegakoli električnega napajanja. Sistem deluje tudi v primeru
popolnega izpada električne energije, saj je pogonski plin (CO2)
shranjen v plinskih jeklenkah pod pritiskom. Iz tega razloga obstajajo
tudi pnevmatski ODT -ji na stopniščih. Ker lahko izpad električne
energije vpliva tudi na sisteme za javljanje dima, se pnevmatski ODT
sprožijo s pomočjo termičnih ampul z različnimi temperaturami
sprožitve.
Pnevmatski NODT je lahko opremljen z ločenim 230-voltnim
motorjem z namenom prezračevanja in s tem ustvarjanja prijetne
klime v prostoru.
17
Oba sistema se v primeru požara odpreta v manj kot 60
sekundah. Pri napravah z odpiranjem na pnevmatski
pogon lahko odpiralce dopolnite z elektromotorjem
za dnevno prezračevanje.
ELEKTROMOTORNI POGON 24V
NODT II s kotom odpiranja 140˚
WL1500; SL750 ali SL500; T0); RE1000; B300; E
NODT sistem 24 V je idealna rešitev za aplikacije, kjer je potrebna
električna naprava za odvod dima in toplote v skladu z EN 12101-2.
Lahko se uporablja tudi za dnevno prezračevanje. V primeru nenamerne
sprožitve zaradi lažnih alarmov ali vandalizma se svetlobne kupole
priročno zaprejo s pritiskom na gumb iz nadzorne točke. Zato je ta
naprava idealna za uporabo v šolah, športnih dvoranah in gledališčih.
IZVEDBA S KNICK NASTAVNIM VENCEM
1818
Knick nastavni venci
19
4.4.
DELOVANJE
SISTEMA NODT
IZVEDBA S STANDARDNIM KONČNIM
NASTAVNIM VENCEM
20
5.
SVETLOBNI TRAKOVI
5.1.
SEGMENTNI SVETLOBNI
TRAKOVI

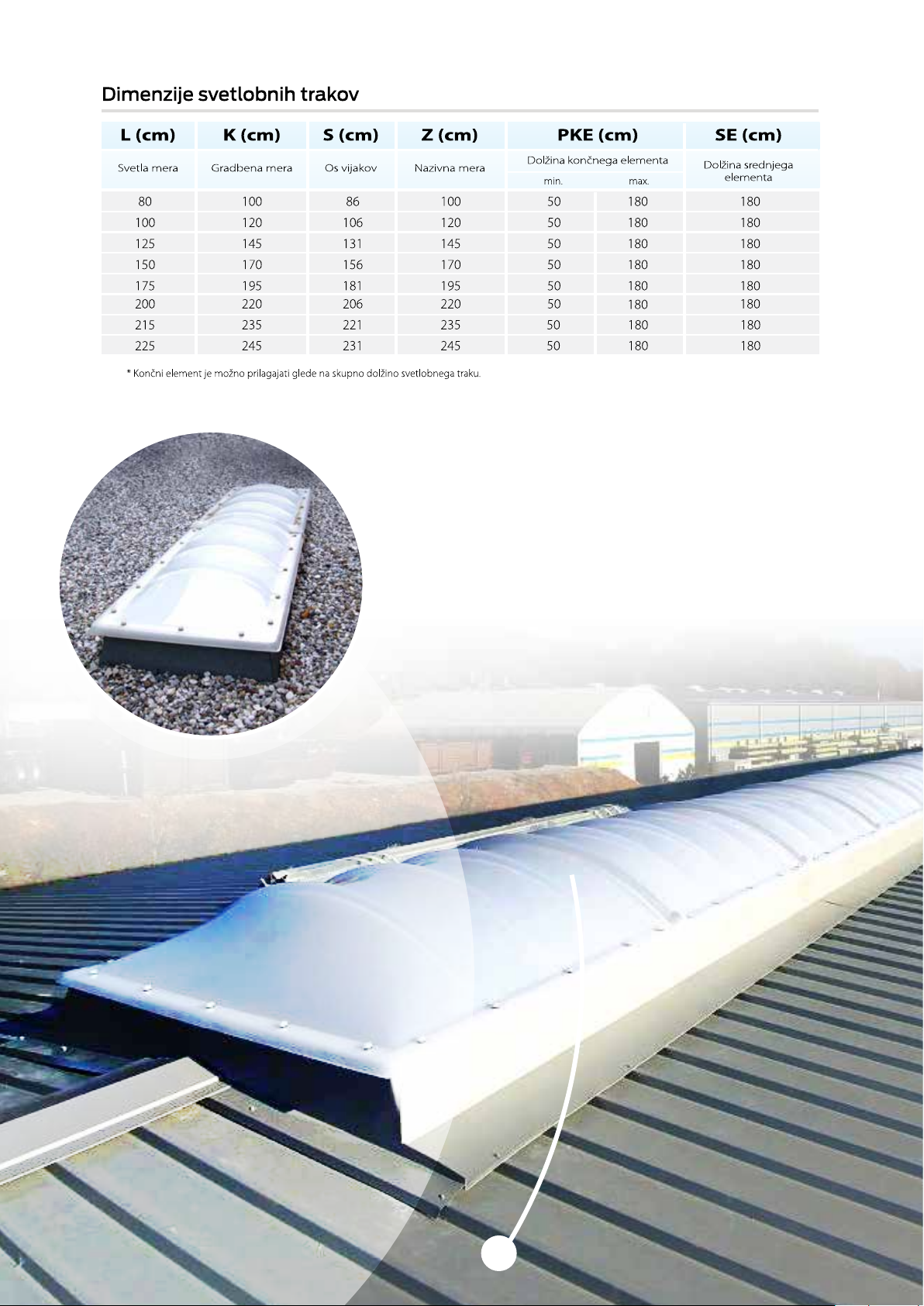

Svetlobni trakovi predstavljajo zaradi oblike in skozi številne
možnosti polnil, energetsko in stroškovno učinkovit izdelek
za vaše zahteve na področju naravne razsvetljave.
Mogoče jih je namestiti na ravne ali dvokapne strehe
proizvodnih, skladiščnih ali trgovinskih hal. V svetlobne trakove
lahko vgradimo mehanizme za dnevno prezračevanje ter za
naravni odvod dima in toplote.
V Pos plastiki nudimo enoslojne ali dvoslojne trakove iz akrilnega
ali polikarbonatnega stekla, ki se montirajo neposredno na
nastavne vence. Zaradi modularnosti elementov lahko svetlobne
trakove tudi naknadno dogradimo z mehanizmi za odpiranje.
LEGENDA:
Z – zunanja mera
N – nazivna mera
S – os vijakov
L – svetla mera
K – gradbena mera
h – višina nastavnega venca
1s – enoslojna
2s – dvoslojna
SE – srednji element traku
PKE – prilagoditveni končni
element traku
21
“Polikarbonatni
svetlobni trakovi”
21
22
Dolga življenjska doba ločnega svetlobnega traku je zagotovljena
z vgradnjo kvalitetnih materialov. Ločitev notranjega nosilnega
alu prola in zunanjega pokrivnega alu prola zagotavlja sistemu
termično ločitev po celotnem loku. Možna je integracija požarnih
sistemov za odvod dima in toplote.
5.2.
LOČNI SVETLOBNI TRAKOVI
Za nosilno konstrukcijo se uporablja ekstrudirani aluminijasti
prol, ki je standardno površinsko neobdelan. Celotna konstrukcija je
brez silikona in ne potrebuje tesnil.
Širina strešne odprtine Š: 1.000 - 6.000 mm
Dolžina strešne odprtine L: neomejena
Pocinkan kovinski nastavni venec je lahko raven ali poševen.
Višina venca je od 30 do 70 cm. Pripravljen za izolacijo do 10 cm.
Po želji prašno barvan v barvah RAL.
Polnilo so UV obstojne celične polikarbonatne
plošče z 10 letno garancijo proizvajalca.
22
BROOF(t1)
po SIST EN 13501-5:2016
varni pred padci preko svetlobnika
po SIST EN 14963:2006 in GS-BAU-18:2015
23

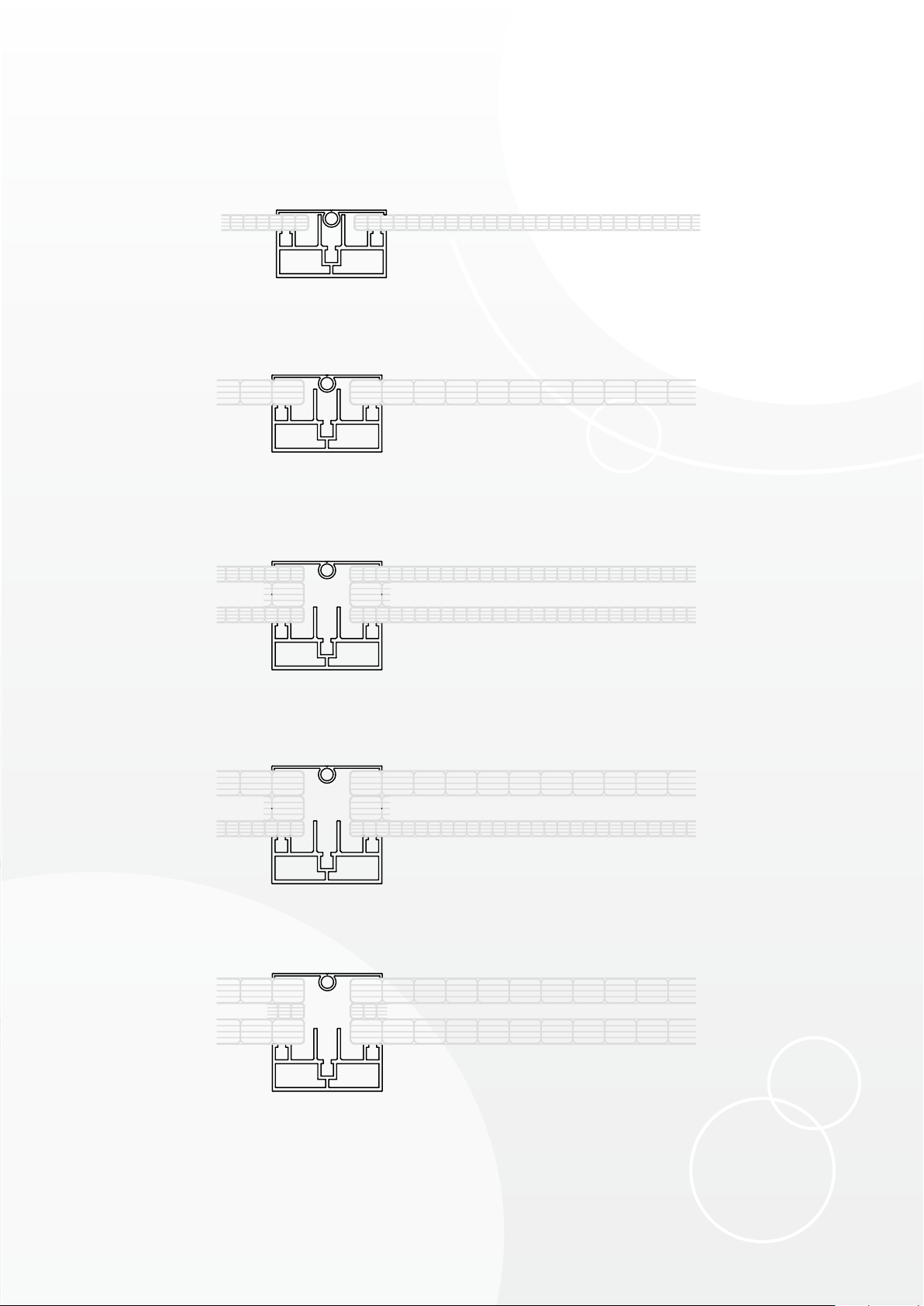

IZVEDBE POLNIL TRAKU
Tip: PC 10-5
Ug: 2,5 W/m²K
B-s1, d0
Rw: 17 dB
Tip: PC 16-7
Ug: 1,8 W/m²K
B-s1, d0
Rw: 20 dB
Tip: PC 10-5 + PC 10-5
Ug: 1,25 W/m²K
B-s1, d0
Rw: 18 dB
Tip: PC 16-7 + PC 10-5
Ug: 1,04 W/m²K
B-s1, d0
Rw: 20 dB
Tip: PC 16-7 + PC 16-7
Ug: 0,95 W/m²K
B-s1, d0
Rw: 20 dB
24
5.3.

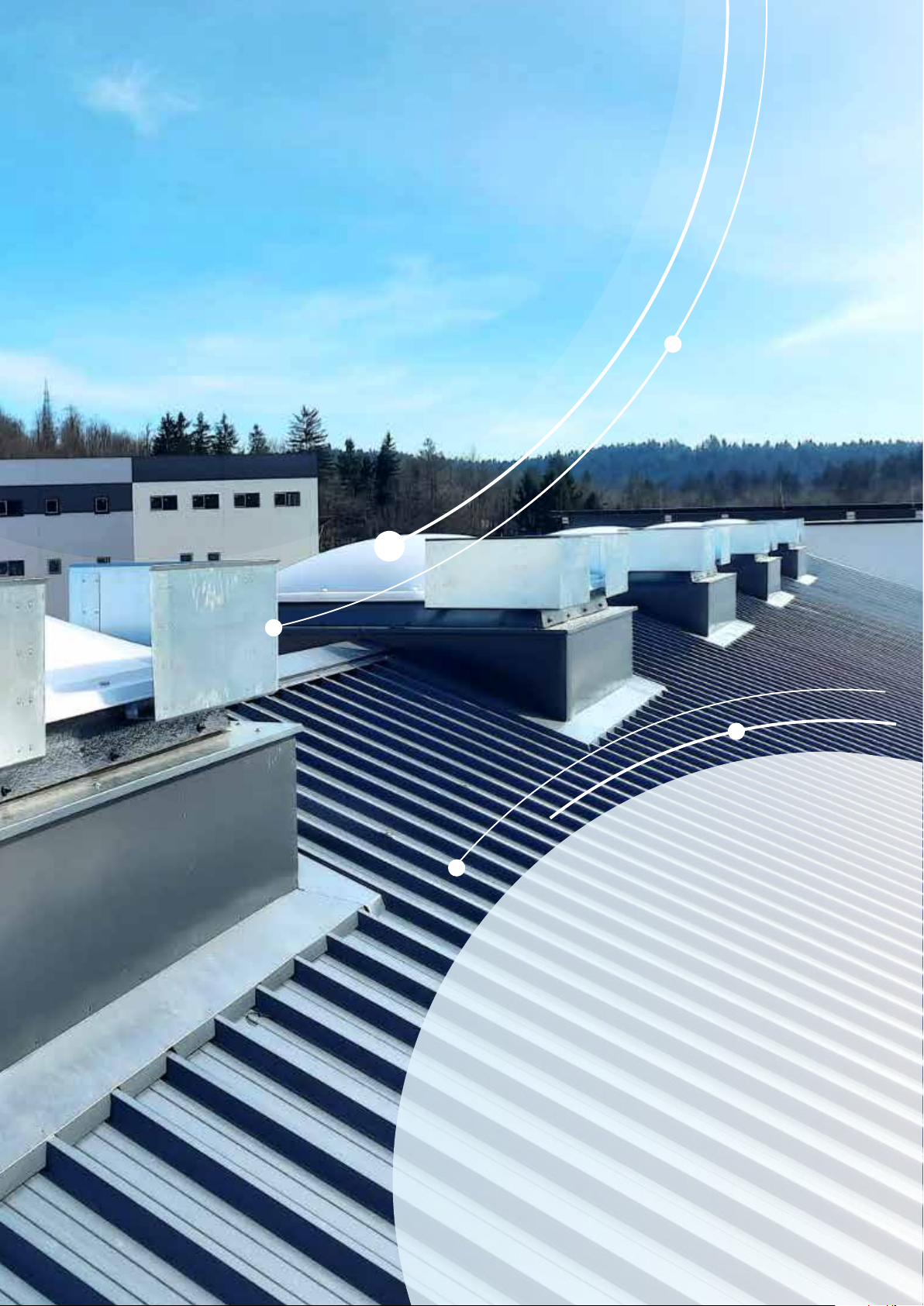

PREZRAČEVALNIK Z DVOJNO
LOPUTO
Prezračevalnik z dvojno loputo se uporablja kot prezračevalni sistem
ali naprava za odvajanje dima in toplote, hkrati pa služi kot vir
naravne svetlobe. Izbira različnih oblik loput, prirobnice in podnožja
nam omogoča izbiro sistema, ki najbolj ustreza vašim individualnim
potrebam.
Za zagotovitev vodoodpornosti in nizke potrebe po vzdrževanju je
sistem sestavljen iz visokokakovostnega proti koroziji odpornega aluminija.
Za odpiranje prezračevalnikov lahko izbirate med P2 dvojnim
pnevmatskim cilindrom na stisnjen zrak ali elektromotorjem 230 V.
V primeru požarnega prezračevanja je možno vgraditi P2F - dvojni
pnevmatski cilinder na stisnjen zrak vključno z aktivacijo na termično
občutljivo ampulo ali elektromotor 24V.
Prezračevalnik je izdelan iz korozijsko odporne aluminijaste pločevine in
ekstrudiranih aluminijastih profilov, ki so standardno površinsko neobdelani.
Celotna konstrukcija je brez silikona in ne potrebuje tesnil.
Širina strešne odprtine Š: 1.000 - 2.500 mm
Dolžina strešne odprtine L: 1.000 - 3.500 mm
Kot odpiranja: do 90º stopinj
24
po SIS EN 12101-2:2003
varni pred padci preko svetlobnika
po SIS EN 1873:2014+A1:2016
25

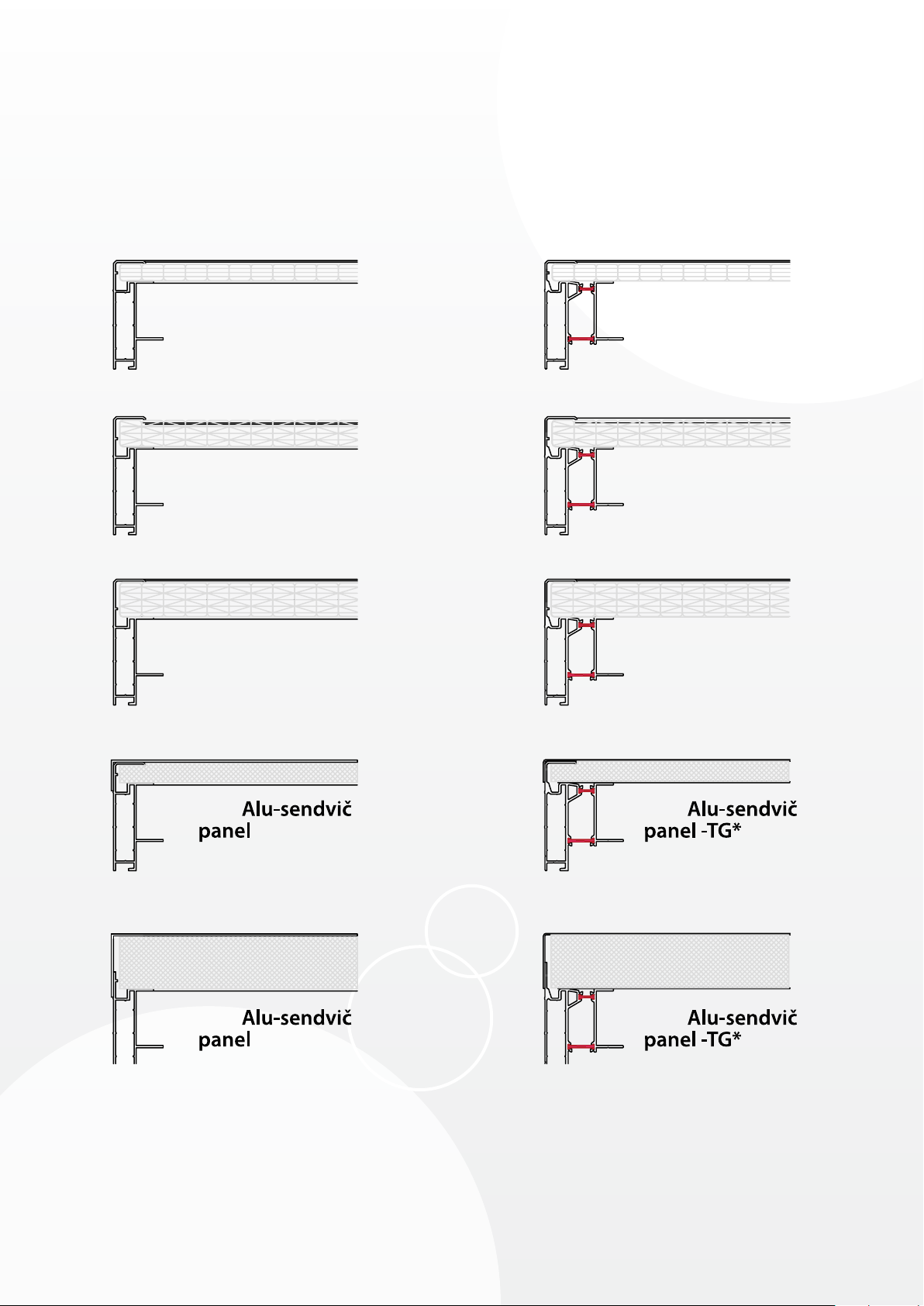

IZVEDBE LOPUT
DODATNE
MOŽNOSTI:
Individualne velikosti
Prašno barvanje (RAL)
Mreža za zaščito pred pticami in žuželkami
Mreža proti padcem v notranjost 1200 J
.
.
.
.
Ug: 0,85 W/m²K
B-s1, d0
Rw: 39 db
Tip: PC 16-9
Ug: 1,77 W/m²K
B-s1, d0
Rw: 20 db
Tip: PC 16-9 -TG*
Ug: 1,77 W/m²K
B-s1, d0
Rw: 20 db
Tip: PC 25-7X
Ug: 1,4 W/m²K
B-s1, d0
Rw: 24 db
Ug: 1,77 W/m²K
B-s1, d0
Rw: 39 db
Ug: 1,77 W/m²K
B-s1, d0
Rw: 39 db
Ug: 0,85 W/m²K
B-s1, d0
Rw: 39 db
Tip: PC 32-11
Ug: 1,1 W/m²K
B-s1, d0
Rw: 21 db
Tip: PC 32-11 -TG
*
Ug: 1,1 W/m²K
B-s1, d0
Rw: 21 db
Tip:
Tip:
Tip:
Tip:
Tip: PC 25-7 X-TG
*
Ug: 1,4 W/m²K
B-s1, d0
Rw: 24 db
ENOKOMORNI
ALU PROFILI
DVOKOMORNI
ALU PROFILI
26
6.
10 LET NA VGRAJENE AKRILNE IN
POLIKARBONATNE PLOŠČE PO
POGOJIH PROIZVAJALCA
1 LETO NA ODPIRALNE MEHANIZME PO
POGOJIH PROIZVAJALCA
3 LETA NA IZVEDENA DELA
PODPORA
MONTAŽA:
Strešne kupole POSplastika montiramo na vse vrste streh,
od industrijskih do poslovnih in stanovanjskih objektov.
Za to poskrbi izkušena in zanesljiva monterska ekipa.
VZDRŽEVANJE IN SERVIS:
Svetlobne kupole so izpostavljene različnim vremenskim
razmeram ter dotrajanosti zaradi starosti.
Izvajamo preglede, vzdrževanje in sanacijo.
Nudimo svetovanje in se po dogovoru s stranko
odločimo za najkvalitetnejšo in najugodnejšo obliko
sanacije.
Ponujamo tudi izvedbo servisov in pregledov vaših
mehanizmov za odvod dima in toplote, vključno
z zamenjavami temperaturnih ampul in ostalih
komponent
z originalnimi rezervnimi deli.
Mehanizmi za odvod dima in toplote so varnostni sistemi v
primeru požara, katere je potrebno redno servisirati glede na
zakonsko predpisano periodiko ali periodiko določeno s strani
proizvajalca sistema, skladno s standardom EN 12101-2.
GARANCIJA
27
Pos plastika d.o.o.
Podgorska cesta 30
1317 Sodražica
WWW.POS-PLASTIKA.SI
Pokličite nas na +386 1 837 10 33
ali pišite na info@pos-plastika.si
VABLJENI DA PREVERITE
našo ponudbo na:
WWW.POS-PLASTIKA.SI
